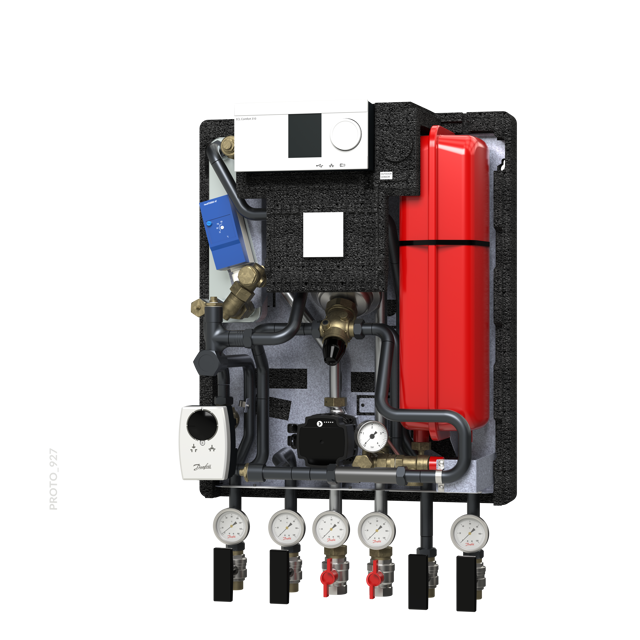

Danfoss Hausstation VXe Solo HWP HT, 2
HE:47kW, ECL310/A237, PN25

Indirekte Hausstation für einen

Heizkreis und PWH Anschluss Primär

Typ: VXe Solo HWP HT ECL310/A337 Typ 2

vollisoliert mit EPP-Wärmedämmhaube

Art.-Nr.: 145F4486

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Ein indirekter

Heizkreis (hydraulische Netztrennung)

und primärseitiger Anschluss für

Trinkwassererwärmung. Alle Rohre

sekundärseitig aus Edelstahl mit

flachdichtenden Verschraubungen. Alle

Rohre primärseitig aus Stahl geschweißt

nach EN 287 mit hochwertiger

Pulverbeschichtung zur

Oberflächenversiegelung und

Korrosionsschutz. Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "

1 Durchgangsventil mit elektrischem

Stellantrieb

Fabrikat: Danfoss

1 Differenzdruckregler mit fester

Voreinstellung

Fabrikat: Danfoss

Anschluss Trinkwassererwärmung

(primärseitig)

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

1 Thermometer im Rücklauf

Wärmeübertrager

Dichtungsloser Plattenwärmetauscher aus

Edelstahl, mit Kupfer unter Vakuum zu

einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse.

Korrosionsbeständige Ausführung.

Berechnung und Werkstoffe entsprechend

den AD-Merkblättern. Gefertigt nach DIN

ISO 9001, CE geprüft gem.

Druckgeräterichtlinie 97/23/EG (PED).

Fabrikat: Danfoss

Typ: XB06H-1-40

Sekundärseite

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Membran-Ausdehnungsgefäß 12 Liter

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 1", IG)

2 Thermometer

1 Schmutzfänger im Rücklauf

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 FLEX AS 15-75

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis, konstante

Temperaturregelung des TWW-Kreises

(on/off- Stellventil) für

Speicherwassererwärmer. Station intern

Appl.: A337

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

komplett verdrahtet, Elektroanschluss

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

1230V sowie Montage und elektrische

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Verdrahtung des Außentemperaturfühlers

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

ist bauseitig zu erbringen.

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Typ: ESMT

1 Elektronischer Regler

1 Anlegetemperaturfühler Pt1000 als

Vorlauffühler

Fabrikat: Danfoss

Typ: ESMC

1 Tauchsensor Pt1000 als

Rücklauftemperaturbegrenzung

Technische Daten

Leistung (kW): 47

Primär / Sekundär

Fabrikat: Danfoss

bei max. Volumenstrom (m3/h): 1,35 /

1,62

und Druckverlust ohne WMZ (kPa): 39 /

Druckstufe: PN25

FW-Netz, max. Differenzdruck, (bar): 12

FW-Netz, max. Vorlauftemperatur (C): 90

Elektrischer Anschluss: 230V AC

Typ: ECL Comfort 310

Abmessungen (H/B/T) (mm): 820/550/315

Gewicht (kg): 55
