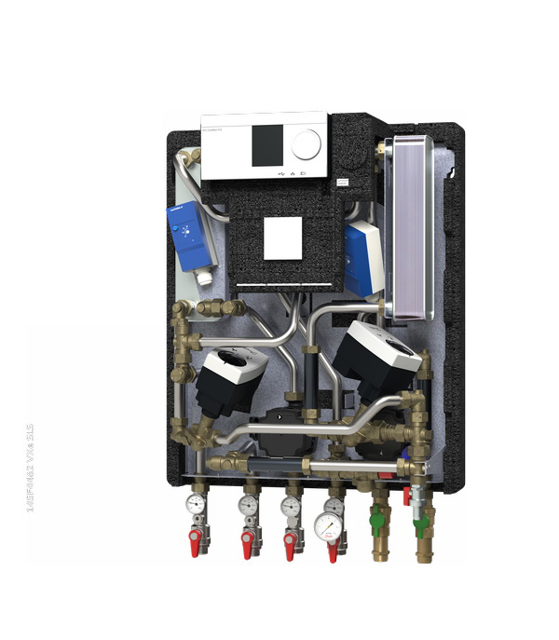

Danfoss Hausstation VXe SLS, Typ 1/1
HE:20kW, PWH:40kW, A247

Indirekte Hausstation für einen

Heizkreis und integriertem

Speicherladesystem

Typ: VXe SLS ECL310/A247 Typ 1

vollisoliert mit EPP-Wärmedämmhaube

Art.-Nr.: 145F4463

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Ein indirekter

Heizkreis (hydraulische Netztrennung)

und eine primärseitige

Speicherladegruppe. Alle Rohre aus

Edelstahl mit flachdichtenden

Verschraubungen. Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil

Fabrikat: Danfoss

Primär eingebundene Ladegruppe zur

Trinkwassererwärmung (primärseitig)

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil

Fabrikat: Danfoss

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

Wärmeübertrager

Zwei Dichtungslose Plattenwärmetauscher

aus Edelstahl, mit Kupfer unter Vakuum

zu einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06H-1-26

Sekundärseite (Trinkwassererwärmung)

2 Absperrungen, DVGW geprüft

1 Rückschlagventil

1 Tacosetter

1 Speicherladepumpe trinkwassergeeignet,

Fabrikat Grundfos

Typ: UPM3 Auto L15-70

1 Sicherheitsventil für TWW, 10 bar,

Ausblasleitung bauseits

Sekundärseite (Heizung)

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Schmutzfänger im Rücklauf

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 Auto L15-70

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

sowie der Speicherfühler ist bauseitig

zu erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

Typ: ECL Comfort 310

Appl.: A247

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

Raumheizung mit gleitender

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

Rücklauftemperaturbegrenzung für einen

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

unabhängigen Heizkreis, konstante

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Temperaturregelung im

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

Speicherladesystem. Station intern

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

komplett verdrahtet, Elektroanschluss

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Typ: ESMT

3 Anlegetemperaturfühler Pt1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

1230V sowie Montage und elektrische

Fabrikat: Danfoss

Typ: ESMC

2 Universal-Kabeltemperaturfühler Pt1000

für Trinkwassererwärmung

(lose beigelegt)

Fabrikat: Danfoss

Typ: ESMB

Technische Daten

Heizungsleistung (kW): 20 (Lt-sekundär

Verdrahtung des Außentemperaturfühlers

25 K)

Trinkwarmwasserleistung (kW): 40

(Lt-sekundär 50 K)

Druckstufe: PN16

FW-Netz, max. Differenzdruck (bar): 4

FW-Netz, max. Vorlauftemperatur (C): 120

Elektrischer Anschluss: 230V AC
