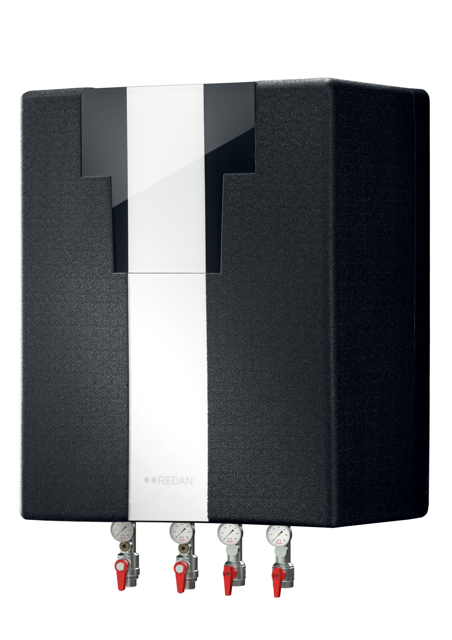

Danfoss Hausstation VXe Solo H, 1, STW
HE:20kW, ECL310/A237, STW

Indirekte Hausstation für einen

Heizkreis

Typ: VXe Solo H ECL310/A237 Typ 1

mit STW, vollisoliert mit

EPP-Wärmedämmhaube

Art.-Nr.: 145F4442

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Einen

indirekten Heizkreis (hydraulische

Netztrennung). Alle Rohre aus Edelstahl

mit flachdichtenden Verschraubungen.

Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 " /M10x1, Stopfen M10

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb mit

Sicherheitsfunktion (typgeprüft nach DIN

EN 14597) als Kombiventil

Fabrikat: Danfoss

Wärmeübertrager

Dichtungsloser Plattenwärmetauscher aus

Edelstahl, mit Kupfer unter Vakuum zu

einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06H-1-26

Sekundärseite

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Membran-Ausdehnungsgefäß 12 Liter

1 Manometer

1 Entlüftung

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Schmutzfänger im Rücklauf

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 Auto L15-70

1 Sicherheitstemperaturwächter (STW),

typgeprüft

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

ist bauseitig zu erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

Typ: ECL Comfort 310

Appl.: A237

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

intelligente Applikationsschlüssel.

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Gleitende Rücklauftemperaturbegrenzung

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

für Raumheizung, Frostschutzfunktion,

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

min.- und max.

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Typ: ESMT

2 Anlegetemperaturfühler Pt 1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

Fabrikat: Danfoss

Typ: ESMC

Vorlauftemperaturbegrenzung,

Technische Daten

Leistung (kW): 20

Primär / Sekundär

bei max. Volumenstrom (m3/h): 0,59 /

0,69

und Druckverlust ohne WMZ (kPa): 37

Sommerausschaltung, Nachtabsenkung,

Nenndruck (primärseite): PN 16

Nenndruck (sekundärseite HE): PN 6

FW-Netz, max. Differenzdruck, (bar): 4

(Ausstattung AHQM)

FW-Netz, max. Differenzdruck, (bar): 12

(Ausstattung AVQM)

FW-Netz, max. Vorlauftemperatur (C): 120

Elektrischer Anschluss: 230V AC

einstellbarer Heizkennlinie und

Abmessungen (H/B/T (mm): 785/550/315

Gewicht (kg): 55

Parallelverschiebung, Regelung der
