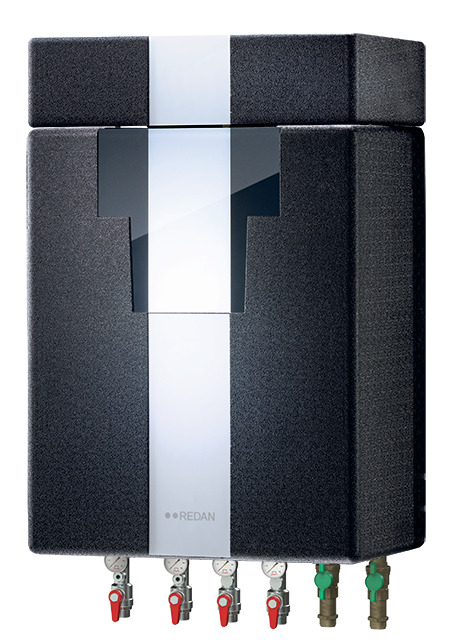

Danfoss Hausstation Akva Lux II VXe
H2W2, HE:30kW, PWH:55kW, STW, A337

Indirekte Hausstation für einen

Heizkreis und PWH im Durchfluss

Typ: Akva Lux II VXe ECL310/A337 Typ

H2/W2

mit STW, vollisoliert mit

EPP-Wärmedämmhaube

Art.-Nr.: 145F0598

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Ein indirekter

Heizkreis (hydraulische Netztrennung)

und primärseitiger Anschluss für

Trinkwassererwärmung im

Durchflussprinzip.

Das Trinkwasser wird über den

Wärmeübertrager erhitzt und die

Temperatur mit einem

durchflussgesteuerten Ventil

PTC2+P-Regler thermostatisch geregelt.

Die hydraulische Regelung lässt den

Regler schnell schließen, was den

Wärmeübertrager vor Kalk- und

Bakterienbildung schützt. Der Regler

sichert auch bei schwankenden

Vorlauftemperaturen und Differenzdrücken

eine stabile Warmwassertemperatur. Zur

Tempe-raturhaltung des Warmwassersystems

verfügt der Regler über einen

thermischen Bypass.

Alle Rohre aus Edelstahl mit

flachdichtenden Verschraubungen.

Witterungs-geführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperatur-begrenzung.

Station entsprechend DIN 4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage von unten

möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste, Grundplatte und

Abdeckhaube aus Polypropylen-Schaum

(EPP), L = 0.039.

Primärseite

2 Absperrarmaturen (G 3/4 ", AG) mit

Temperatur- und Druckentnahme

2 Thermometer

1 Schmutzfänger

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Rücklauf), Fühleraufnahme Rp

1/2 "/M10x1, Stopfen M10

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb mit

Sicherheitsfunktion (typgeprüft nach DIN

EN 14597) als Kombiventil

Fabrikat: Danfoss

Einsatzort

Einfamilienhaus und Zweifamilienhaus

oder anderen Gebäuden im beschriebenen

Leistungsbereich

Anschluss Trinkwassererwärmung

(primärseitig)

1 Durchflussgesteuerter Temperaturregler

ohne Hilfsenergie, integrierter

Differenzdruckregler mit

thermostatischer Nachregelung, DVGW

baumustergeprüft

Fabrikat: Danfoss

Typ: PTC2 + P, kvs 3

1 Thermostatischer Bypass mit Thermostat

zur Vermeidung von Abkühlung des

Hausanschlusses bei Sommerbetrieb ohne

Aufwärmung des Plattenwärmeübertragers

Fabrikat: Danfoss

Typ: FJVR (10-50C)

Wärmeübertrager

Zwei Dichtungslose Plattenwärmetauscher

aus Edelstahl, mit Kupfer unter Vakuum

zu einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06H-1-40 (Heizung)

Fabrikat: Danfoss

Typ: XB06H-1-40 (Trinkwarmwasser)

Sekundärseite (Trinkwassererwärmung)

Ausblasleitung bauseits

1 Membran-Ausdehnungsgefäß 12 Liter

1 Manometer

1 Entlüftung

1 Sicherheitstemperaturwächter (STW),

typgeprüft

Heizkreis 1 (statische Heizung)

2 Absperrarmaturen (Rp 3/4 ")

2 Thermometer

1 Schmutzfänger im Rücklauf

1 Membran-Sicherheitsventil 10 bar,

1 drehzahlgeregelte

Hocheffizienz-Umwälzpumpe

Fabrikat: Grundfos

Typ: UPM3 Auto L15-70

1 Rückschlagventil

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Ausblasleitung bauseits

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

ist bauseitig zu erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

Typ: ECL Comfort 310

1 Thermometer am WW- Anschluss

Appl.: A337

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

1 Rückschlagventil

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

Sommer-/Winterzeitumschaltung.

1 Schmutzfänger im Kaltwasser

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

2 Absperrarmaturen (Rp 3/4 ")

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

Sekundärseite (Heizung)

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 Membran-Sicherheitsventil 3.0 bar,

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss
