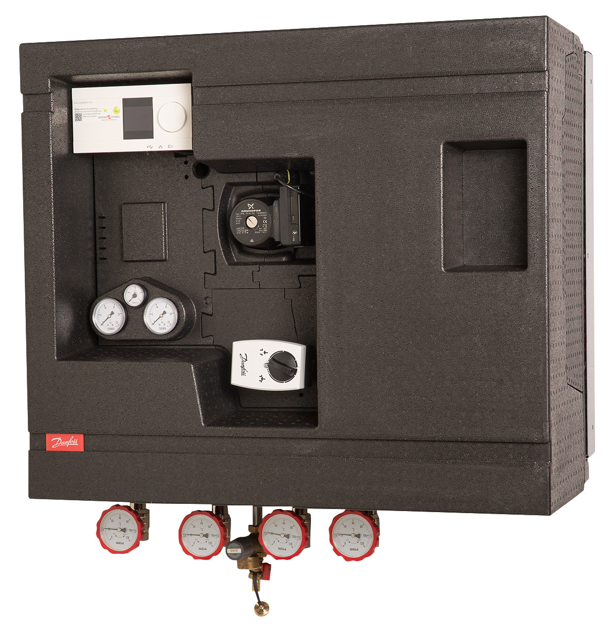

Danfoss Hausstation Compact 28 VVX-FI
SLS 2-1 FBH PWH-TR-2xSTW PWH:58kW-H:28kW

Indirekte Hausstation im größeren

Leistungsbereich für einen Heizkreis und

integriertem Speicherladesystem

Typ: Termix Compact 28 VVX-FI SLS

ECL310/A247 Typ 2-1 FBH-STW-PWH-STW-TR

inkl. Wärmedämmhaube

Art.-Nr.: 144H3382

Ausführung

Fernwärme-Hausstation in kompakter

Bauweise zur Wandmontage. Einen

indirekten Heizkreis (hydraulische

Netztrennung) und primärseitiger

Anschluss für Trinkwassererwärmung. Alle

Rohre aus Edelstahl mit flachdichtenden

Verschraubungen. Witterungsgeführte

Vorlauftemperaturregelung mit gleitender

Rücklauftemperaturbegrenzung.

Station entsprechend DIN4747, komplett

auf verzinkter Grundplatte montiert und

elektrisch verdrahtet. Anschluss an

Fernwärmenetz und Hausanlage wahlweise

von unten oder oben möglich.

Komplett wärmegedämmt für sehr niedrige

Wärmeverluste.

Primärseite

2 Absperrarmaturen mit integriertem

Thermometer (Rp1", IG)

(lose beigelegt)

2 Absperrarmaturen 1"

2 Manometer mit Kugelhahn

1 Schmutzfänger

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil mit Sicherheitsfunktion

Fabrikat: Danfoss

Typ: AVQM/AMV13, DN15 kvs 1,6

Primär eingebundene Ladegruppe zur

Trinkwassererwärmung (primärseitig)

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb mit

Sicherheitsfunktion als Kombiventil

Fabrikat: Danfoss

Typ: AVQM/AMV13, DN15 kvs 1,6

1 Passstück für Wärmemengenzähler G 3/4

" x110mm (Vorlauf), Fühleraufnahme Rp

1/2 "

2 Absperrarmaturen 1"

Wärmeübertrager

Zwei Dichtungslose Plattenwärmetauscher

aus Edelstahl, mit Kupfer unter Vakuum

zu einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB37H-1-36 (Heizung)

Fabrikat: Danfoss

Typ: XB06H-1-10 (Trinkwarmwasser)

Sekundärseite (Trinkwassererwärmung)

1 Absperrungen, DVGW geprüft (lose

beigelegt)

1 Rückschlagventil (lose beigelegt)

1 Taco-setter 6-20 l/min

(lose beigelegt)

1 Speicherladepumpe trinkwassergeeignet,

Fabrikat Grundfos

Typ: UPM3 Auto L15-50

1 Sicherheitsventil für TWW, 10 bar,

Ausblasleitung bauseits (lose beigelegt)

1 Zirkulationspumpe trinkwassergeeignet,

Fabrikat Grundfos

Typ: UPM3 Auto L15-50

(lose beigelegt)

1 Rückschlagventil

(lose beigelegt)

1 Taco-setter 2-8 l/min

1 Sicherheitstemperaturwächter (STW),

typgeprüft

1 Temperaturregler (TR), typgeprüft

Sekundärseite (Heizung)

1 Füll- und Entleerungsventil mit

Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits (lose beigelegt)

1 Manometer

Typ: UPML 25-105

1 Schmutzfänger im Rücklauf

1 Sicherheitstemperaturwächter (STW),

typgeprüft

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis, konstante

1 Entlüftung

Temperaturregelung im

Speicherladesystem. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

sowie der Speicherfühler ist bauseitig

zu erbringen.

1 Elektronischer Regler

Fabrikat: Danfoss

2 Absperrarmaturen mit integriertem

Typ: ECL Comfort 310

Appl.: A247

Zentralgerät zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlos-sene

Nah- und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Thermometer (Rp 1", IG)

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

Raumtemperatur, Fühlerüberwachung,

Stellantriebsschutz und

Pumpenintervallschaltung,

(lose beigelegt)

Sommer-/Winterzeitumschaltung.

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die

cloud-basierte SCADA-Software-Anwendung

LeanHeat Monitor für Fernüberwachung,

Fernbedienung, Alarmierung und

Optimierung aller Regler und Wärmezähler

im gesamten Fernwärmenetz möglich.

Erfassung sämtlicher Prozessdaten der

Station ermöglicht eine ganzheitliche

Betriebsüberwachung des gesamten

Fernwärmesystems, der

Versorgungstemperaturen, der

Rücklauftemperaturen über den digitalen

Zwilling. Möglichkeit des

Alarmmanagement der Alarme direkt aus

den Reglern, spezifisch generierte

1 drehzahlgeregelte

Informations-, Warn- und Alarmmeldungen

und Auflistung aller aktueller und

historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

Hocheffizienz-Umwälzpumpe

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Fabrikat: Grundfos

Typ: ESMT

3 Anlegetemperaturfühler Pt1000 als

Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

2 Universal-Kabeltemperaturfühler 250mm

Pt1000 für Trinkwassererwärmung

(lose beigelegt)

Fabrikat: Danfoss

Typ: ESMU

1 Universal-Kabeltemperaturfühler 100mm
