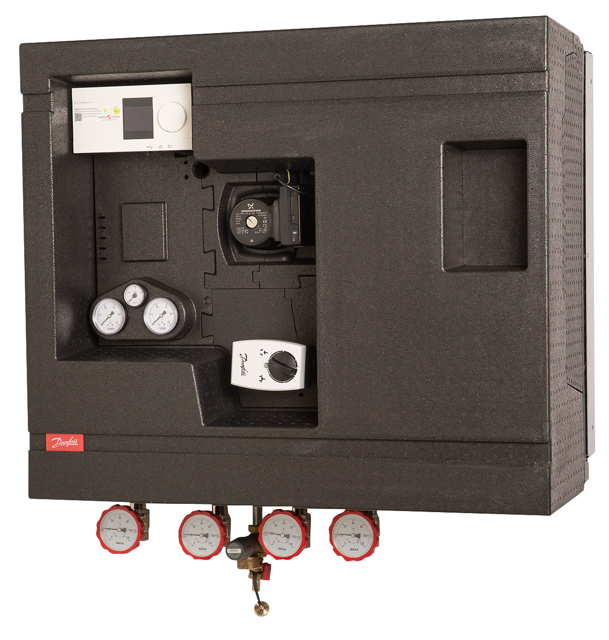

Danfoss Hausstation Compact 28 VVX-FI
SLS 2-2 PWH-STW-TR, PWH:58kW-H:69kW
Kaufmännische Daten
| Artikelnummer | 144H3379 |
| Preis (UVP) | 9.740,00 / Stck |
| Hauptwarengruppe | Wohnungsstationen |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Indirekte Hausstation im größeren
Leistungsbereich für einen Heizkreis und
integriertem Speicherladesystem
Typ: Termix Compact 28 VVX-FI SLS
ECL310/A247 Typ 2-2 PWH-STW-TR
inkl. Wärmedämmhaube
Art.-Nr.: 144H3379
Ausführung
Fernwärme-Hausstation in kompakter
Bauweise zur Wandmontage. Einen
indirekten Heizkreis (hydraulische
Netztrennung) und primärseitiger
Anschluss für Trinkwassererwärmung. Alle
Rohre aus Edelstahl mit flachdichtenden
Verschraubungen. Witterungsgeführte
Vorlauftemperaturregelung mit gleitender
Rücklauftemperaturbegrenzung.
Station entsprechend DIN4747, komplett
auf verzinkter Grundplatte montiert und
elektrisch verdrahtet. Anschluss an
Fernwärmenetz und Hausanlage wahlweise
von unten oder oben möglich.
Komplett wärmegedämmt für sehr niedrige
Wärmeverluste.
Primärseite
2 Absperrarmaturen mit integriertem
Thermometer (Rp1", IG)
(lose beigelegt)
2 Absperrarmaturen 1"
2 Manometer mit Kugelhahn
1 Schmutzfänger
1 Volumenstromregler mit Stellventil und
elektrischem Stellantrieb als
Kombiventil ohne Sicherheitsfunktion
Fabrikat: Danfoss
Typ: AVQM/AMV10, DN15 kvs 4,0
Primär eingebundene Ladegruppe zur
Trinkwassererwärmung (primärseitig)
1 Volumenstromregler mit Stellventil und
elektrischem Stellantrieb mit
Sicherheitsfunktion als Kombiventil
Fabrikat: Danfoss
Typ: AVQM/AMV13, DN15 kvs 1,6
1 Passstück für Wärmemengenzähler G 3/4
" x110mm (Vorlauf), Fühleraufnahme Rp
1/2 "
2 Absperrarmaturen 1"
Wärmeübertrager
Zwei Dichtungslose Plattenwärmetauscher
aus Edelstahl, mit Kupfer unter Vakuum
zu einer kompakten Einheit verlötet.
Neuartige Micro PlateTM
Wärmeübertragertechnologie mit
einzigartiger Plattenstruktur für
effektivere Wärmeübertragung, geringere
Druckverluste und längere Lebensdauer.
Starkwandige, flachdichtende
Gewindeanschlüsse. Korrosionsbeständige
Ausführung. Berechnung und Werkstoffe
entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO 9001, CE geprüft
gem. Druckgeräterichtlinie 97/23/EG
(PED).
Fabrikat: Danfoss
Typ: XB37H-1-36 (Heizung)
Fabrikat: Danfoss
Typ: XB37H-1-10 (Trinkwarmwasser)
Sekundärseite (Trinkwassererwärmung)
1 Absperrungen, DVGW geprüft (lose
beigelegt)
1 Rückschlagventil (lose beigelegt)
1 Taco-setter 8-30 l/min
(lose beigelegt)
1 Speicherladepumpe trinkwassergeeignet,
Fabrikat Grundfos
Typ: UPM3 Auto L15-50
1 Sicherheitsventil für TWW, 10 bar,
Ausblasleitung bauseits (lose beigelegt)
1 Zirkulationspumpe trinkwassergeeignet,
Fabrikat Grundfos
Typ: UPM3 Auto L15-50
(lose beigelegt)
1 Rückschlagventil
(lose beigelegt)
1 Taco-setter 2-8 l/min
1 Sicherheitstemperaturwächter (STW),
typgeprüft
1 Temperaturregler (TR), typgeprüft
Sekundärseite (Heizung)
1 Füll- und Entleerungsventil mit
Membran-Sicherheitsventil 3.0 bar,
Ausblasleitung bauseits (lose beigelegt)
1 Manometer
Typ: UPML 25-105
1 Schmutzfänger im Rücklauf
Witterungsgeführte Regelung
Witterungsgeführte
Vorlauftemperaturregelung der
Raumheizung mit gleitender
Rücklauftemperaturbegrenzung für einen
unabhängigen Heizkreis, konstante
Temperaturregelung im
Speicherladesystem. Station intern
1 Entlüftung
komplett verdrahtet, Elektroanschluss
1230V sowie Montage und elektrische
Verdrahtung des Außentemperaturfühlers
sowie der Speicherfühler ist bauseitig
zu erbringen.
1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A247
2 Absperrarmaturen mit integriertem
Zentralgerät zur witterungsgeführten
Vorlauftemperaturregelung mit
beleuchtetem grafischem Display, für
direkt oder indirekt angeschlos-sene
Nah- und Fernwärmeanlagen, Kessel- oder
Lüftungsanlagen. Softwarevorgabe über
intelligente Applikationsschlüssel.
Gleitende Rücklauftemperaturbegrenzung
für Raumheizung, Frostschutzfunktion,
Thermometer (Rp 1", IG)
min.- und max.
Vorlauftemperaturbegrenzung,
Sommerausschaltung, Nachtabsenkung,
einstellbarer Heizkennlinie und
Parallelverschiebung, Regelung der
Raumtemperatur, Fühlerüberwachung,
Stellantriebsschutz und
Pumpenintervallschaltung,
Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für
(lose beigelegt)
Fernbedienungseinheiten, Zusatzmodule
oder den Einsatz als Master oder Slave
in einer Master-Slave-Folgeregelung.
Anbindung des Reglers an die
cloud-basierte SCADA-Software-Anwendung
LeanHeat Monitor für Fernüberwachung,
Fernbedienung, Alarmierung und
Optimierung aller Regler und Wärmezähler
im gesamten Fernwärmenetz möglich.
Erfassung sämtlicher Prozessdaten der
Station ermöglicht eine ganzheitliche
Betriebsüberwachung des gesamten
Fernwärmesystems, der
Versorgungstemperaturen, der
Rücklauftemperaturen über den digitalen
Zwilling. Möglichkeit des
Alarmmanagement der Alarme direkt aus
den Reglern, spezifisch generierte
Informations-, Warn- und Alarmmeldungen
und Auflistung aller aktueller und
1 drehzahlgeregelte
historischen Warn- und Alarmmeldungen.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V
oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung
Hocheffizienz-Umwälzpumpe
und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über
das Internet (Fernwartung)
1 Außentemperaturfühler Pt1000 (lose
beigelegt)
Fabrikat: Danfoss
Typ: ESMT
3 Anlegetemperaturfühler Pt1000 als
Fabrikat: Grundfos
Vorlauffühler bzw.
Rücklauftemperaturbegrenzung
2 Universal-Kabeltemperaturfühler 250mm
Pt1000 für Trinkwassererwärmung
(lose beigelegt)
Fabrikat: Danfoss
Typ: ESMU
1 Universal-Kabeltemperaturfühler 100mm
Pt1000 für Trinkwassererwärmung
Technische Daten
| Breite (mm) | 940 |
| Höhe (mm) | 400 |
| Gewicht (kg) | 95,00 |
| Tiefe (mm) | 1460 |
