Danfoss 4-Wege-Ventil VZL 4
DN 15, kvs 0,63/0,40

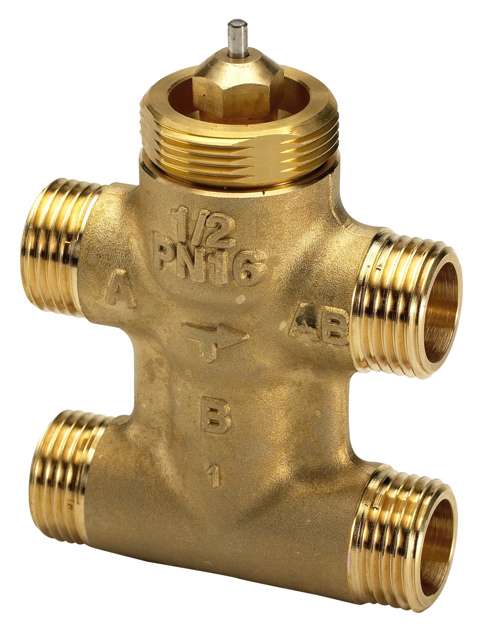

Danfoss 4-Wege-Ventil VZL4

Mischventil mit Außengewinde

für Stellantriebe AMV(E)130(H),

AMV(E)140(H), AMV(E)13SU, TWA-ZL, ABNM

A5(LIN)

Technische Daten

Nenndruckstufe: PN 16

Nenndurchmesser: DN 15

kvs-Wert (A-AB): 0,63 m3/h

kvs-Wert (B-AB): 0,4 m3/h

Ventilkennlinie: linear

Mischungskennlinie: linear

Temperaturbereich: 2 bis 120C

Stellverhältnis: min. 1:50

Leckrate: A-AB <= 0,05% von kvs/ B-AB <=

1 % des kvs-Werts

Außengewinde nach ISO 228/1

Anschlussgröße: G1/2

Werkstoffe

Gehäuse: Entzinkungsfreies Messing

(CuZn36Pb2As)

Ventilstange: Rostfreier Edelstahl

Kegel: Entzinkungsfreies Messing

(CuZn36Pb2As)

Stopfbuchse: EPDM

Inkl. aufgeschraubter Kunststoffkappe

für Mengenbegrenzung bei Betrieb ohne

elektrischen Stellantrieb

Fabrikat: Danfoss

Typ: VZ4 DN15

Bestell Nr.: 065Z2092
