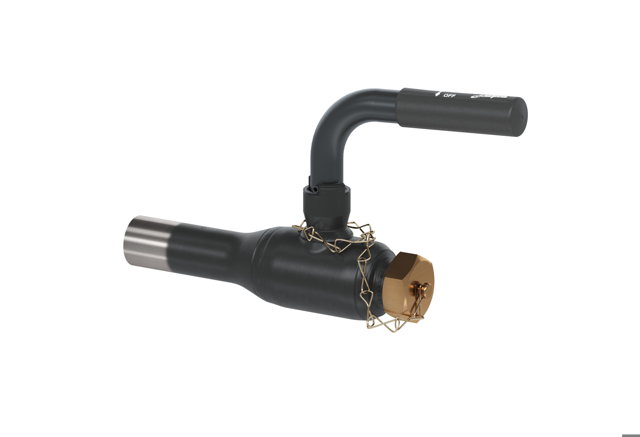

Danfoss Kugelhahn Typ JIP 140.15
DN 20, Kvs 15 m3/h, PN40, AE-AG/Kappe
Kaufmännische Daten
| Artikelnummer | 065N4423 |
| Preis (UVP) | 94,00 / Stck |
| Hauptwarengruppe | Komponenten (Fernwärme) |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Danfoss Kugelhähne Typ JIP 140.15
DN 20, Kvs 15 m3/h, PN 40, AE-AG/Kappe
Danfoss Kugelhähne Typ JIP 140.15
für Heizungs-, Kälte- und
Fernwärmesysteme
Vollverschweißtes Gehäuse,
wartungsfrei,
mit Schaltwellenverlängerung zur
Isolierung gemäß EnEV,
reduzierter Durchgang
Kugeln massiv mit einem zylindrischen
Durchgang,
Abdichtung zur Atmosphäre erfolgt durch
alterungsbeständige und wartungsfreie
PTFE- und Graphitpackungen
Werkstoffe:
Gehäuse und Schweißenden: P 235 GH
(ähnlich St. 37)
Kugel: X5CrNi 18-10 nach EN 10088
(ähnlich 1.4301)
Schaltwelle: X10CrNiS 18-9 nach EN 10088
(ähnlich 1.4305)
Sitzringe: kohlegefülltes PTFE / Teflon
Dichtungen: PTFE / Graphit (an der
Schaltwelle)
Alle Danfoss Kugelhähne Typ JIP werden
einer Druck-, Funktions-, und
Dichtheitsprüfung nach EN 12266-1 P10,
P11 + P12, EN 12266-2 F20 unterzogen.
Anschlüsse:
Anschweißende
- Außengewind / Kappe
Baulänge: 176 (mm)
Nennweite: DN 020
Kvs Wert: 15 (m3/h)
Nenndruck: PN 40
Temperatur: maximal 180 Grad C
Betätigungsart: Handhebel L-Form
Fabrikat: Danfoss
Typ: JIP 140.15
Bestell-Nr.: 065N4423
Technische Daten
| Breite (mm) | 230 |
| Höhe (mm) | 40 |
| Gewicht (kg) | 0,95 |
| Tiefe (mm) | 140 |
