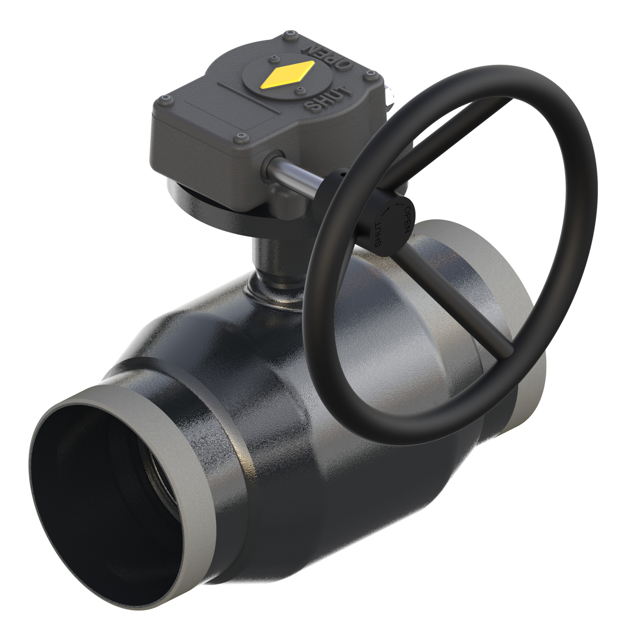

Danfoss Kugelhahn Typ JIP 125.12 G
DN 150, Kvs 1900 m3/h, PN25, AE - AE

Danfoss Kugelhähne Typ JIP 125.12 S-G

DN 150, Kvs 1900 m3/h, PN 25, AE

- AE

Danfoss Kugelhähne Typ JIP 125.12

für Heizungs-, Kälte- und

Fernwärmesysteme

Vollverschweißtes Gehäuse,

wartungsfrei,

mit Schaltwellenverlängerung zur

Isolierung gemäß EnEV,

reduzierter Durchgang

Kugeln ausgestattet mit einem

zylindrischen Kerneinsatz,

Abdichtung zur Atmosphäre erfolgt durch

alterungsbeständige und wartungsfreie

PTFE- und Graphitpackungen

Werkstoffe:

Gehäuse und Schweißenden: P 235 GH

(ähnlich St. 37)

Kugel: X5CrNi 18-10 nach EN 10088

(ähnlich 1.4301)

Schaltwelle: X10CrNiS 18-9 nach EN 10088

(ähnlich 1.4305)

Sitzringe: kohlegefülltes PTFE / Teflon

Dichtungen: PTFE / Graphit (an der

Schaltwelle)

Alle Danfoss Kugelhähne Typ JIP werden

einer Druck-, Funktions-, und

Dichtheitsprüfung nach EN 12266-1 P10,

P11 + P12, EN 12266-2 F20 unterzogen.

Anschlüsse:

Anschweißende

- Anschweißende

Baulänge: 340 (mm)

Nennweite: DN 150

Kvs Wert: 1900 (m3/h)

Nenndruck: PN 25

Temperatur: maximal 180 Grad C

Betätigungsart: S-Getriebe / Handrad

Fabrikat: Danfoss

Typ: JIP 125.12

Bestell-Nr.: 065N3622
