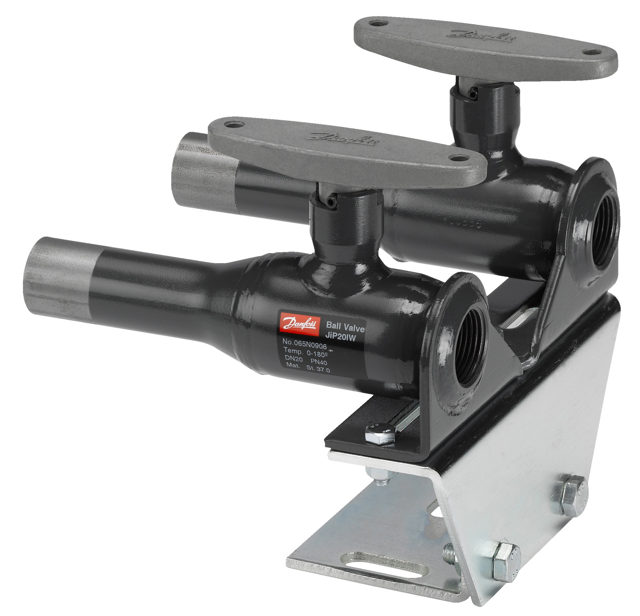

Danfoss Kugelhahn Typ JIP 140.17 ER
DN 20, Kvs 15 m3/h, PN40, AE - IG

Danfoss Kugelhähne Typ JIP 140.17 ER DN

20,

Kvs 15 m3/h,

PN 40, AE

- IG

Danfoss Kugelhähne Typ JIP 140.17

Zwillingshahn für Heizungs-, Kälte- und

Fernwärmesysteme

Vollverschweißtes Gehäuse,

wartungsfrei,

mit Schaltwellenverlängerung zur

Isolierung gemäß EnEV,

reduzierter Durchgang Kugeln massiv mit

einem zylindrischen Durchgang,

Abdichtung zur Atmosphäre erfolgt durch

alterungsbeständige und wartungsfreie

PTFE- und Graphitpackungen

Werkstoffe:

Gehäuse und Schweißenden: P 235 GH

(ähnlich St. 37)

Kugel: X5CrNi 18-10 nach EN 10088

(ähnlich 1.4301)

Schaltwelle: X10CrNiS 18-9 nach EN 10088

(ähnlich 1.4305)

Sitzringe: kohlegefülltes PTFE /

Teflon Dichtungen: PTFE / Graphit (an

der Schaltwelle)

Alle Danfoss Kugelhähne Typ JIP werden

einer Druck-, Funktions-, und

Dichtheitsprüfung nach EN 12266-1 P10,

P11 + P12, EN 12266-2 F20 unterzogen.

Anschlüsse:

Anschweißende

- Innengewinde Baulänge:

160 (mm)

Nennweite: DN 020

Kvs Wert: 15 (m3/h)

Nenndruck: PN 40

Temperatur: maximal 180 Grad C

Betätigungsart: Handhebel T- Griff

Fabrikat: Danfoss

Typ: JIP 140.17

Bestell-Nr.: 065N0906
