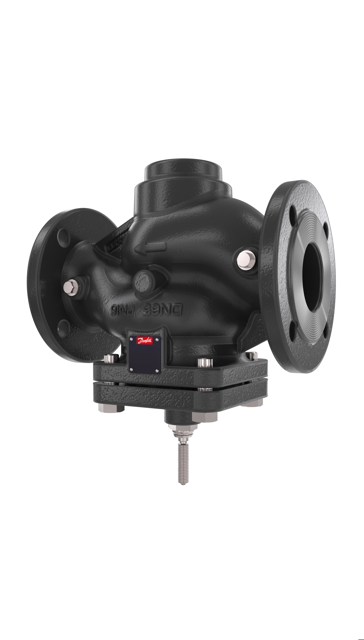

Danfoss Durchgangsventil VFG22 DN150
Kvs380, PN16, GG-25, FL
Kaufmännische Daten
| Artikelnummer | 065B5504 |
| Preis (WLP) | 10.210,00 / Stck |
| Hauptwarengruppe | Komponenten (Fernwärme) |
| Warengruppe | Danfoss Climate Solutions |
| Maße inkl. Verpackung | 800 x 570 x 420 mm; 123,5 kg |
Ausschreibungstext
Danfoss Durchgangsventil VFG22
Einsatz als Regler ohne Hilfsenergie
Schließventil druckentlastet Kegel
metallisch dichtend.
Kompakte Bauform
Medien:
Heiz- und Kühlwasser bis 30%
Glykolanteil
Werkstoffe:
Ventilgehäuse aus Grauguss EN-GJL 250
(GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4021
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über
Kammerentlastung W.-Nr. 1.4305
Einbaulage beliebig
Formschlüssige Verbindung
(zur direkten Umsetzung von
Stellimpulsen)
Kvs-Wert variabel
durch austauschbare Innengarnitur
Ventilkennlinie SPLIT (geteilt linear)
(0-30% linear/30-100% logarithmisch)
Anschluss Flansch nach DIN EN1092-1
Nennweite DN: 150 kvs (m3/h): 380
Nenndruck PN: 16 dp max.(bar): 12
Temp.bereich (C) Heiz-/Kühlwasser: 2-150
Fabrikat: Danfoss
Typ: VFG22 150/PN16
Bestell-Nr.: 065B5504
