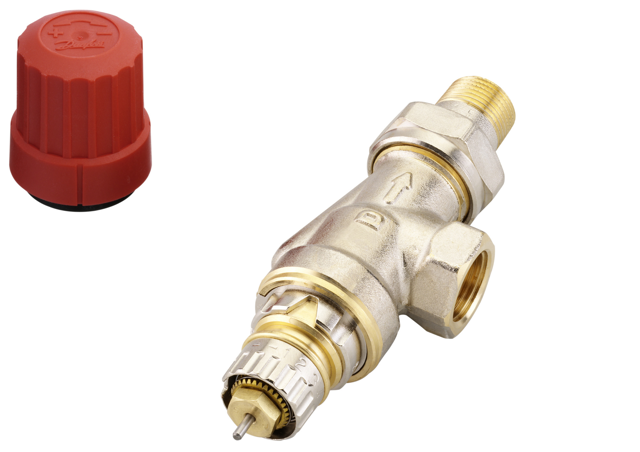

Danfoss Ventilgehäuse RA-N 10
R 3/8, UK (Axial), matt vernickelt
Kaufmännische Daten
| Artikelnummer | 013G0151 |
| Preis (UVP) | 27,20 / Stck |
| Hauptwarengruppe | Thermostatische Heizkörperventile |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext
Danfoss Ventilgehäuse mit Voreinstellung
Gemäß DIN EN 215 CEN Zulassung mit
Voreinstellung durch Kulisse und
optische Einstellkontrolle
Messmöglichkeit des Differenzdruckes
Gehäuse aus Messing MS 58
O-Ring-Stopfbuchse ohne
Anlagen-entleerung auswechselbar
Bauschutzkappe mit roter Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: R 3/8 UK
Oberfläche: vernickelt
Kvs-Wert (m3/h) mit Stellantrieb:
0,04-0,65
Kv-Wert (m3/h) bei AP Bereich 1/2K
mit RA-Fühler: 0,34/0,56
Fabrikat: Danfoss
Typ: RA-N 10
Bestell-Nr.: 013G0151
Technische Daten
| Breite (mm) | 129 |
| Gehäusebauform | Axial |
| Gehäusewerkstoff | Messing |
| kv max 1K (m³/h) | 0,24 |
| kv max 2K (m³/h) | 0,38 |
| kv min 1K (m³/h) | 0,04 |
| kv min 2K (m³/h) | 0,04 |
| Armaturentyp | Thermostatventil |
| Höhe (mm) | 37 |
| Gewicht (kg) | 0,27 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 10 |
| Regeldifferenz | 1K, 2K |
| Tiefe (mm) | 55 |
Anschlüsse
| Vorlauf | Rp 3/8 |
| Heizkörper | R 3/8 |
