Danfoss DSS1 IT 125-125-0000-MD
1650 kg/h-47300m3/h bei dt 20 k

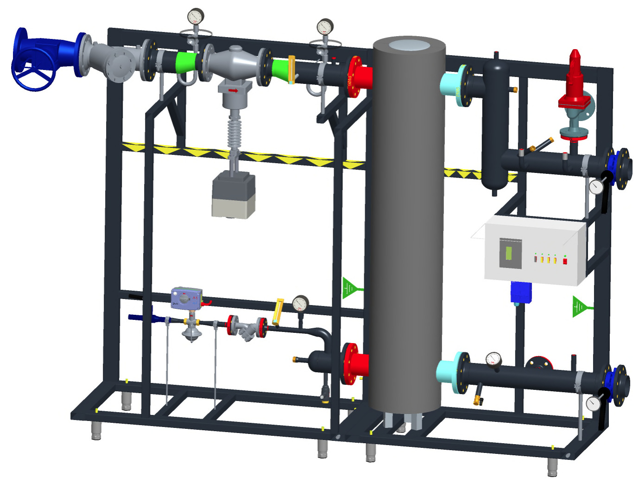

Danfoss Dampf-Übergabestation

DSS1 MAXI IT 125-125-0000-MD

Nenndruckstufe primär. PN16

Max Betriebsdruck primär: 12,4 bar

Max zulässige primär Vorlauftemeperatur

ca. 200C

Leistung ca. 1100 KW

Max Massenstrom primär ca. 1650 kg/h

Max Volumenstrom sekundär ca. 47300 m3/h

Anschluss primär DN 125 Flansch

Anschluss sekundär DN 125 Flansch

Anschluss primär Kondensat DN 20

Motorventil Danfoss VFGS2 PN 16 100/KVS

125

Kombiventil Danfoss AVQM PN 16 15/4,0

Wärmeübertrager SECESPOL SHR-VAS X

12.114

Nennweite DN 100

Sicherheitsventil: Götze/ARI 851H4/12903

- 40/65

Wärmedämmung: PU-Hartschaum DH-Boxen für

Sekundär-und Kondensatseite, 50% GEG

Blechmantej/Mineralwolle für Wärmeträger

(sowie Dampfseitig als Zubehör)

Abmessungen (mm): B 2477 mm x T 800 mm x

H 2453 mm

Gewicht : 660 KG

Fabrikat: Danfoss

Typ: DSS1 MAXI IT

Bestellnummer: 004X6286
