Danfoss Hochgenauigkeits-Stellantrieb
ChangeOver6 für NovoCon(R) Energy

Danfoss Hochgenauigkeits-Stellantrieb

ChangeOver6 für NovoCon(R) Energy

Danfoss Stellantrieb NovoCon(R)

ChangeOver Energy, zur Anwendung mit

ChangeOver6 Ventilen in Kombination mit

NovoCon(R) S CO6, Energy, I/O

Danfoss Stellantrieb NovoCon(R)

ChangeOver zur Anwendung mit ChangeOver6

Ventilen in Kombination mit NovoCon(R) S

CO6, zur Regelung mit druckunabhängigen

Abgleich- und Regelventilen Typ AB-QM

DN10- 32, BTL gelistete BACnet MS/TP und

Modbus RTU fähige Feldbus-Geräte.

Versorgungsspannung: 24 V AC/DC +- 25%

50-60 Hz

Regelsignal: BACnet, Modbus RTU,

Ansteuerung erfolgt vom NovoCon(R) S

CO6, auch Analog 0-10V ansteuerbar

Direkte Einbindung des NovoCon(R)

ChangeOver6 Stellmotor mit

Positions-Rückmeldesignal**

Direkte Einbindung von 2x PT1000

Anlege-/Universal-Fühlern zur

Energie-Messung***

Direkte Einbindung von I/Os: 2x

Widerstand, Analog Output (AO) & Analog

Input (AI)****

Die Kombination der Stellantriebe

NovoCon(R) S CO6,Energy,I/O und

NovoCon(R) ChangeOver verfügen über

folgende Fern-(Remote) Funktionen:

Voreinstellung des AB-QM

Nenndurchflusses

Spülen von Ventil und zugehörigem

Verbraucher (Fancoil, Kühldecke etc.)

Insistrische Alarmmeldung: Fehler beim

Schließen (z.B. bei Ventil-Blockierung)

Alarmmeldung wenn ChangeOver6

Ventilstellmotor blockiert ist, bei

manueller Übersteuerung und keiner

Kabelverbindung**

Messung von Vor- und Rücklauftemperatur

zur Energie-Anzeige***

Energie-Messung (kWh)***

Alarmmeldung bei zu hoher / zu niedriger

Temperaturdifferenz und wenn die

Temperaturfühler nicht verkabelt sind***

LIN/LOG/Alpha-Wert Einstellung nach

Wärmetauscher-Kennlinie

Auswahl der Stellzeit (3/6/12/24 s/mm)

Auswahl Öffnungs-/Schließdauer (von 18s

bis 700s)

Automatische MAC-Adressierung

Automatische Baudraten-Erkennung

Durchflussanzeige in l/h auf Grundlage

des gemessenen Hubs

Spindelpositionsgenauigkeit +- 0,05mm

Eu.bac Austauschbarkeit zugelassen in

Verbindung mit druckunabhängigem

Abgleich- und Regelventil (PIBCV)

Halogenfreie steckbare Kabel (1,5m, 5m

und 10m)

Temperaturfühler steckbar 2x PT1000

Anlege- oder Univeralfühler 1,5m lang

Bis zu 64 NovoCon(R) S können in einem

Netzwerk verbunden werden

Schutzart: IP 54

Stellkraft: 90N

Hub: 7mm

bei BACnet(R) Testing Laboratories

(BTL) gelisteter Feldbus (BACnet MS/TP)*

Manuelle Übersteuerungs-Funktion

Comissioning Tool zur Inbetriebnahme,

Adressierung, Parametrisierung und

fortlaufendem hydraulischem Abgleich

verfügbar

*BTL Zertifikat vorr. verfügbar Q2.2017

**ChangeOver6 (CO6) Anwendung

***Energie Anwendung

****Remote I/O Anwendung

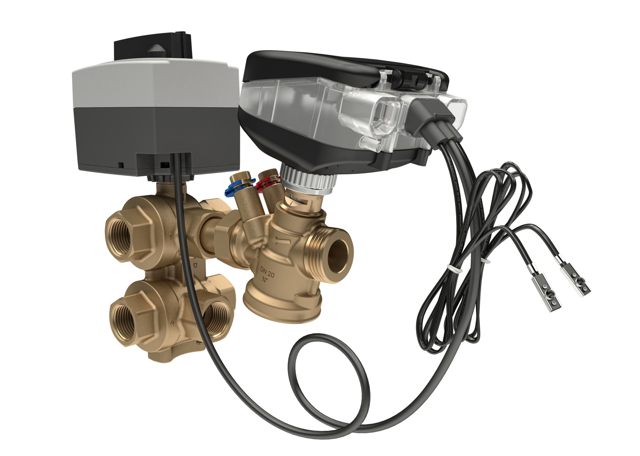

Typ: NovoCon(R) ChangeOver Energy

Stellantrieb mit Steckanschluss und 2

Stück Temperaturfühlern PT1000, zur

Installation auf ChangeOver6-Ventilen,

zur Kombination und direkten Ansteuerung

durch den NovoCon(R) CO6, Energy, Remote

I/O, zur Regelung von Heiz-/Kühlsystemen

und zur Temperaturerfassung

Regelsignal: Ansteuerung über NovoCon(R)

Signal, inkl. Verbindungskabel 1,0m,

Fühlerkabel je 1,5m

Fabrikat: Danfoss

Typ: Antrieb für Novocon Energy

Bestell-Nr.: 003Z8521
