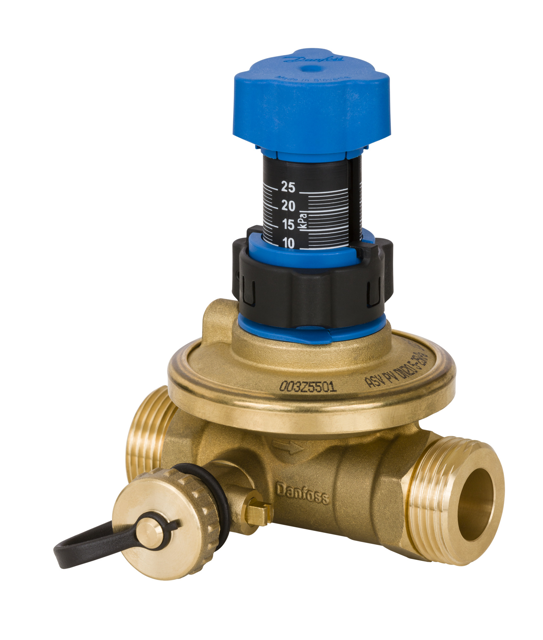

Danfoss ASV-PV 25 4G Diff. Druckregler
PN16, G1 1/4A, 0.05-0.25 bar ohne Iso

Strangdifferenzdruckregler ASV-PV 4G

ohne Isolierung bei

steigendem Druck schließend. Einbau

ausschließlich in den Rücklauf. Durch

interne Druckimpulsführung nur eine

Impulsleitung erforderlich. Mit

Möglichkeit der Strangabsperrung,

Entleerung und Füllung. Inklusive

Entleerungshahn, Impulsleitung und

Absperrhandgriff. Gehäuse aus Messing,

Dichtungen aus EPDM.Erforderliches

Zubehör: Entweder Messventil ASV-M oder

ASV-I im Vorlauf bzw. Nippel 1/4 für

Impulsleitungsanschluss im Vorlauf.Das

Ventil soll den Differenzdruck am Strang

über einen membrangesteuerten Regler

stabil halten und über eine variable

Differenzdruckeinstellung verfügen. Der

erforderliche Mindestdifferenzdruck am

Ventil sollte (unabhängig von der

dp-Einstellung) nicht höher sein als 10

kPa. Metallische Dichtung (Ventilkegel

und -sitz), um bei geringen

Volumenströmen eine optimale

Differenzdruckregelung sicherzustellen.

Die Einstellung des Differenzdrucks

sollte linear über die visuelle Skala

erfolgen und sich ohne Werkzeug

realisieren lassen (DN15-DN50). Eine

Verriegelung der Einstellung muss

integriert sein, um das unbefugte Ändern

der Einstellung zu verhindern. Der

Einstellbereich muss über das

Auswechseln der Feder anpassbar sein.

Differenzdruck-Einstellbereich für die

jeweilige Anwendung geeignet, um eine

optimale Systemleistung zu gewährleisten

(z. B. ein Einstellbereich von 5 bis 25

kPa für Heizkörpersysteme). Die Leistung

je Ventilgröße sollte den

Volumenstrombereich gemäß der VDI 2073

abdecken (mit einer

Wassergeschwindigkeit von bis zu 0,8

m/s). Absperrfunktion des Ventils

getrennt vom Einstellmechanismus.

Absperrfunktion für Servicearbeiten

manuell/ohne Werkzeug. Inkl.

integrierte Entleerungsfunktion und

Spülfunktion für Servicearbeiten. Die

Spülung kann über das Werkzeug zur

Aktivierung der Spülfunktion vorgenommen

werden.

Differenzdruck-Sollwert: 0,05-0,25 bar

Max. Temperatur: 120 C

Max. Differenzdruck: 1,5 bar

kvs-Wert: 4,0 m3/h, Anschluss: G1 11/4A

Fabrikat: Danfoss

Type: ASV-PV 25 4G

Bestell-Nr.: 003Z5513
