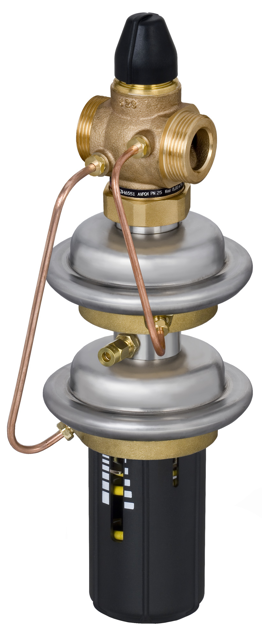

Danfoss Diff.Druck.+ V,stromreg.AVPQ4
DN32, Kvs 12,5, 0,1-1,0bar, Flansch

Danfoss Volumenstrom- und

Differenzdruckregler AIPQ4

druckentlastetes Ventil bei steigendem

Differenzdruck schließend, für

Heiz- und Kühlwasser bis 30%

Glykolanteil.

Ventilgehäuse aus Sphäroguss

EN-GJS-400-18-LT (GGG-40.3)

Ventilsitz aus Edelstahl W.-Nr. 1.4571

Ventilkegel aus Edelstahl W.-Nr. 1.4404

Kegeldichtung aus EPDM

Stellantrieb aus Edelstahl W.Nr.1.4301,

CuZn36Pb2As (entzinkungsbeständig),

Membrane aus EPDM,

gewebeverstärkt

Anschluss Flansch nach DIN 2501-C

Einbau im Vorlauf

Nennweite DN: 32

Anschluss Flansch

kvs (m3/h): 12,5

Nenndruck PN: 25

dp max.(bar): 16

Max.Volumenstr(m3/h)10,0

Volumenstrom

min./max. (m3/h) 0,6

- 8,0

Wirkdruck(bar) 0,2

Sollwert

Differenzdruck(bar) 0,1

- 1,0

Temp.bereich

Heiz-/Kühlwasser

bis 30% Glykol( C) 2

- 150

Fabrikat: Danfoss

Typ: AVPQ4 32/0,1-1,0

Bestell-Nr.: 003H6569
