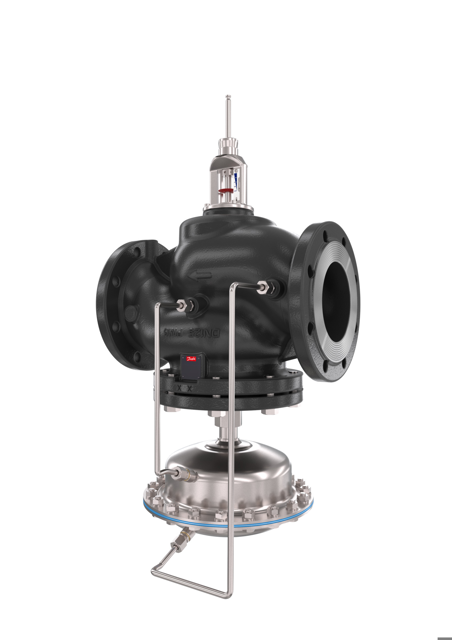

Danfoss VSR m. Motorstellv. AFQM2 DN125
Kvs250, PN25, GGG-40.3, 0,2bar, FL

Danfoss Volumenstromregler

mit Motorstellventil AFQM2

für elektrische Antriebe

AMV(E)65x AMV(E)55 AMV(E)85/86

In Kombination mit AME659SD

typgeprüft nach DIN EN14597

Schließventil: Druckentlastet,

Kegel weichdichtend,

mit Hubbegrenzung zur

Volumenstrombegrenzung.

Medien: Heiz- und Kühlwasser

bis 30% Glykolanteil

Ventilkennlinie SPLIT

(geteilt linear) (0-30%

linear/30-100% logarithmisch)

Regelcharakteristik linear

(Umstellmöglichkeit auf logarithmisch

mit elektr. Stellantrieben AME65x)

Werkstoffe:

Ventilgehäuse Gusseisen

mit Kugelgraphit EN-GJS-400-18-LT

(GGG40.3)

Ventilkegel aus Edelstahl W.-Nr. 1.4305

Ventilsitz aus Edelstahl W.-Nr. 1.4021

Druckentlastung über Kammerentlastung

Anschluss Flansch nach DIN 1092-1

Stellantrieb:

Gehäuse aus Edelstahl W.-Nr. 10345

Rollmembrane aus EPDM gewebeverstärkt

Membranfläche 160cm2

Einbauort: Vor- und Rücklauf

Nennweite DN: 125 kvs (m3/h): 250

Nenndruck PN: 25 dp max.(bar): 15

Volumenstrom

bei Wirkdruck 0,2bar: 20-100 m3/h

Temperaturbereich 2-150C

Wirkdruck: 0,2bar

Fabrikat: Danfoss

Typ: AFQM2 DN125/PN25

Bestell-Nr.: 003G5520
