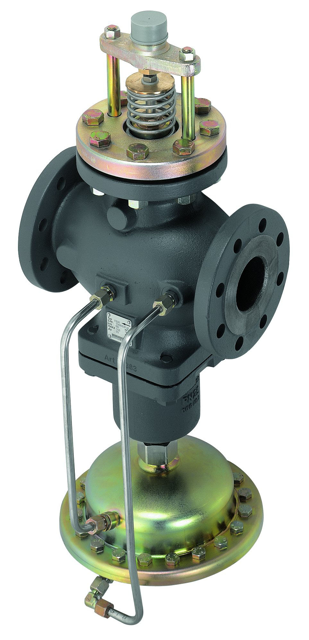

Danfoss VSR m.Motorstellv. AFQM 6 DN40
Kvs20, PN25, GGG-40.3, 0,2bar Flansch

Danfoss Volumenstromregler mit

Motorstellventil AFQM 6

für elektrische Antriebe AMV(E)65x

AMV(E)55

In Kombination mit AME659SD

typgeprüft nach DIN EN14597

Schließventil: druckentlastet, Kegel

weichdichtend, mit Hubbegrenzung

zur Volumenstrombegrenzung.

Medien: Heiz- und Kühlwasser

bis 30% Glykolanteil

Regelcharakteristik linear

(Umstellmöglichkeit auf logarithmisch

mit elektr. Stellantrieben AME65x)

Werkstoffe:

Ventilgehäuse aus Gusseisen mit

Kugelgraphit EN-GJS-400-18-LT (GGG-40.3)

Ventilkegel aus Edelstahl W.-Nr. 1.4404

Ventilsitz aus Edelstahl W.-Nr. 1.4021

Druckentlastung über Edelstahlbalg

W.-Nr. 1.4571

Anschluss Flansch nach DIN 2501-C

Stellantrieb: Gehäuse aus Edelstahl,

W.-Nr. 10338, Rollmembrane aus EPDM

gewebeverstärkt, Membranfläche 250cm2

Einbauort: Vor- und Rücklauf.

Nennweite DN: 40

kvs (m3/h): 20

Nenndruck PN: 25

dp max.(bar): 20

Volumenstrom bei

Wirkdruck 0,2 bar: 2,2

- 11 m3/h

Temperaturbereich 2

- 150C

Wirkdruck: 0,2 bar

Fabrikat: Danfoss

Typ: AFQM 6 DN40/PN25

Bestell-Nr.: 003G1084
