BWT Systemtrenner Multimat DN50 2
16 m3/h, 394 mm, Druckverlust 1 bar

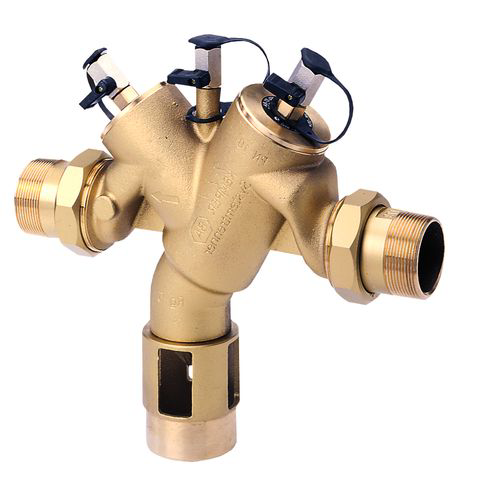

Systemtrenner Multimat DN 50

Fabrikat BWT

Zur Verhinderung des Rückfliessens von

Nichttrinkwasser in das Trinkwassernetz.

In Ruhestellung, d.h. wenn keine Wasser-

entnahme erfolgt, sind beide Rückfluss-

verhinderer sowie das Entlastungsventil

geschlossen.

In Durchflussstellung sind beide Rück-

flussverhinderer geäffnet und das Ent-

lastungsventil geschlossen.

Beim Rücksaugen fällt der Druck auf

der Zulaufseite und damit auch der Druck

über der Membrane. Dadurch äffnet das

Entlastungsventil und lässt Wasser aus

der Mittelkammer ablaufen, bis das

Druckgleichgewicht der Membrane wieder

hergestellt ist.

Systemtrenner, bestehend aus:

- Gehäuse aus Rotguss,

- Membrane aus EPDM,

- Feder und Ventilsitz

aus Edelstahl

- Verschliessbare Anschlüsse

für Druckmessgeräte:

Eingang,

Mittelkammer

Ausgang

- Rückflussverhinderer Wassereingang

- Entlastungsventil in Mittelkammer

- Rückflussverhinderer Wasserausgang.

Technische Daten:

Nennweite: (DN) 50 mm

Anschlussgewinde

Verschraubung: (R) 2

Nenndruck (PN) 10 bar

Temperatur, max: 60 Grad C

Durchflussleistung: 16,0 m3/h

Druckverlust: 1,0 bar

Einbaulänge: 394 mm

Einbauhöhe: 310 mm

Einbauhöhe Rohr-

mitte bis Ablauf: 178 mm

Abwasseranschluss Y 70 mm

Gewicht: 5,3 kg

Bestell-Nr.: 11936
