ACO LipuTherm 10-W
für Fettabscheider NS7-10

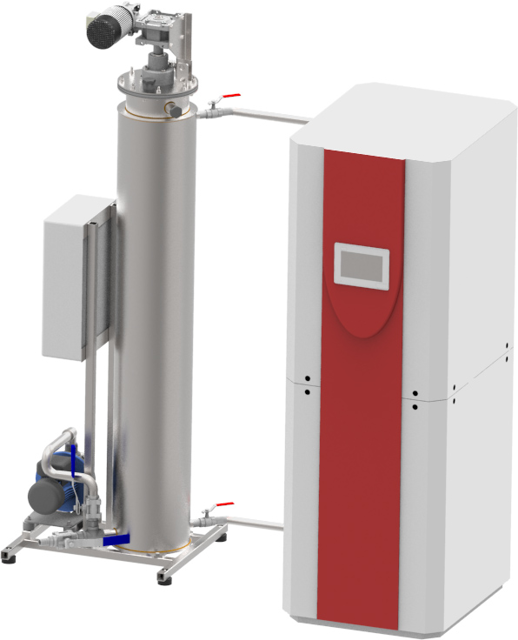

ACO LipuTherm Typ 10-W

Abwasserwärmerückgewinnung zum Anschluss

an einen ACO

Fettabscheider

Anlage zur Rückgewinnung von der im

fetthaltigen Abwasser

gespeicherten Wärme. Zur Vermeidung von

übermäßiger

Verschmutzung der Wärmetauscherfläche,

wird diese in

regelmäßigen Abständen mittels der

innovativen

Abstreifer-Technik wirkungsvoll

gereinigt.

Bestehend aus:

Wärmetauscherbehälter aus Edelstahl

1.4571, Doppelrohr,

Austauschfläche ca. 2,2 Quadratmeter

kompakter Grundrahmen

Zirkulationseinheit

(drehzahlgesteuert) zur Förderung des

Abwassers über den Wärmetauscher und in

den Fettabscheider

zurück

Reinigungseinheit mit

Abstreifer-Technik

Überwachung der Reinigungseinheit

- Technische Isolierung (Tauwasserschutz

des

Wärmetauscherbehälters)

Grundablass

Vollautomatische Steuerung mit

Zustandsanzeige und

potentialfreien Kontakt

- Kombi-Messrohr (Staudruckmessung als

Trockenlaufschutz,

Erfassung der Abscheidertemperatur)

Volumen Außenmantel

Wärmetauscherbehälter: ca. 65 Liter

Abmaße(BxHxT): 900 x 2010 x 700 mm

Gewicht: ca. 325 kg

Elektroanschluss:

230 V /50Hz / 3x16A

Anlagenpreis inklusive:

- Anschluss, Anbindung an ACO

Fettabscheider,

Freiaufstellung ab Baujahr 2007

(ältere Anlagen und/ oder

Fremdfabrikate auf Anfrage)

Einbindung der Anlage in die

Fettabscheideranlage erfolgt

grundsätzlich über den ACO Service

Geltungsbereich deutsches Festland

1. Aufbau, Montage, Elektroarbeiten

2. Inbetriebnahme, Anlagenparametrierung

WICHTIG:

Im Aufstellraum muss ein Bodenablauf

vorhanden sein.

Die bauseits angeschlossene

Anlagentechnik (vorzugsweise

Wärmepumpe) muss auf die Spezifikationen

des ACO

Wärmetauschers abgestimmt sein (max.

Betriebsruck etc.).

Die Leistung von ACO LipuTherm wird

maßgeblich von der

Temperatur und der Abwassermenge aus der

Küche bestimmt.

Der Raum für diese Anlage muss so groß

sein, dass neben und

über allen zu bedienenden und zu

wartenden Teilen ein

Arbeitsraum von mindestens 600mm zur

Verfügung steht.

Zusätzlich im Set enthalten:

Sole/Kompakt-Wärmepumpe mit

Pufferspeicher und

Verbindungsset HPK 6TES

Bestehend aus Sole/Kompakt-Wärmepumpe,

Unterstellpuffer PSP

100E und Verbindungsset VSH KS zur

einfachen und schnellen

Verbindung der Einzelkomponenten mit dem

Heizsystem.

Technische Daten:

Einsatzgrenz.Heizen:-5bis 25Grad Celsius

Energieeffizienzkla.(35Grad Celsius):A++

Energieeffizienzkla.(55Grad Celsius):A++

max. Vorlauftemperatur: 62Grad Celsius

Heizleistung / COP B0/W35 (EN 14511):

5,9 / 4,7

Breite x Höhe x Tiefe Wärmepumpe: 652 x

1660 x 688 mm

Gewicht: 210 kg

Anschluss-Spannung: 3/N/PE 400 V, 50 Hz

Inhalt Pufferspeicher: 100
