ACO Hebeanl. Muli-NovaDDP1.1
2Pumpen Beh. PE Vol.max.430L
Kaufmännische Daten
| Artikelnummer | 3016808 |
| Preis (UVP) | 8.227,54 / Stck |
| Hauptwarengruppe | Abwasserhebeanlagen |
| Warengruppe | Hebeanlange Muli Nova |
Ausschreibungstext

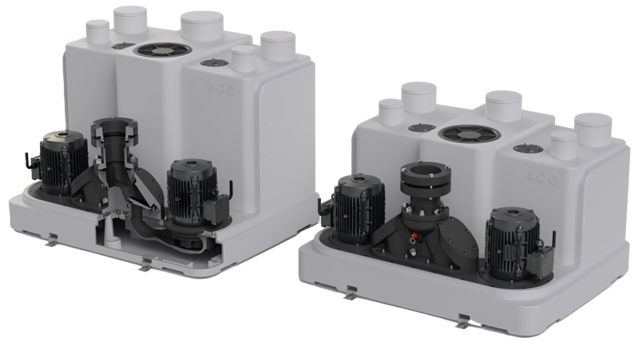

ACO Muli-Nova DDP 1.1
Abwasserhebeanlage Duo nach EN 12050-1
zum
Sammeln und automatischen Heben von
fäkalienhaltigem und fäkalienfreiem
Abwasser
über die Rückstauebene, zum Einbau in
Räumen,
freistehend, Sammelbehälter aus
Polyethylen (PE-LLD),
Gesamtvolumen: 430 Liter,
Nutzvolumen bis zu 345 Liter,
Grundablass/ Anschluss Handmembranpumpe
R 1 1/2,
Revisionsöffnung zur einfachen Wartung,
Durchmesser: 250 mm,
inkl. Befestigungsset zur Verankerung,
horizontale Zulaufstutzen 1x DN100, 1x
DN 150,
Vertikale Zulaufstutzen: 1x DN100, 3x
DN150,
1x DN100 (Entlüftung),
frei wählbare Zuläufe per optionaler
Muffendichtung, 1x DN150 Muffendichtung
im Lieferumfang,
Ausbildung Druckleitung
Patentierter
Klappen-Rückflussverhinderer
mit Anlüftschraube sowie
Ablasshahn für schnelles Entleeren
der Druckleitung, Wartung und Entnahme
der
Klappen ohne Demontage der Druckleitung
möglich,
Spezial-Befestigungsstück DN 80 zum
elastischen
Anschluss der Druckleitung mit 108-114,3
mm
Rohraußendurchmesser (optional 88- 93
mm),
Anschlussflansch für Absperrschieber DN
80,
Mit pneumatischer Niveauschaltung
per Staurohr, an 2 Stellen
positionierbar
mit 10 m Steuerleitung,
(optional: Druckaufnehmer)
2 x Pumpenaggregat je
1,7 kW (P1), 1,5 kW (P2),
Drehstrommotor 400 V, 50 Hz, 1450 U/min,
Schutzart IP 68,
verstopfungsfreies Freistromlaufrad,
freier Kugeldurchgang mindesteNS40 mm
S2 -Betrieb,
stabiles PUR- Spiralgehäuse für
hohe Beanspruchung,
Mit 10 m Anschlusskabel,
Förderhöhe: H max. = 10,2 m,
Fördermenge: Q max. = 14,8 l/s
Leistungserklärung (DoP): BD-G1-3018
Elektroanschluss 400 V/ 50 Hz,
Abmessungen 1200x990x750 mm (LxBxH),
Verpackungseinheit Sonderpalette,
Gewicht: 105 kg
zusätzlich wird benötigt:
- 1 x Schaltgerät MultiControl PS
(z.b. 0178.63.94 oder 0178.64.39)
- (optional: Dichtung+ Bohrkrone)
Technische Daten
| Breite (mm) | 990 |
| Höhe (mm) | 750 |
| Gewicht (kg) | 0,10 |
| Tiefe (mm) | 1200 |
Anschlüsse
| Eingang | STECK-MUFF-DN 150 |
| Ausgang | STECK-MUFF-DN 150 |
| Unbestimmt | STECK-NIPP-DN 100 |
