ACO Hebeanlage Muli-UF-MWP2
1Pumpe Beh. PE lange Ausf.
Kaufmännische Daten
| Artikelnummer | 1203.00.01 |
| Preis (UVP) | 2.977,94 / Stck |
| Hauptwarengruppe | Abwasserhebeanlagen |
| Warengruppe | Kleinhebeanlagen Muli Mono |
Ausschreibungstext

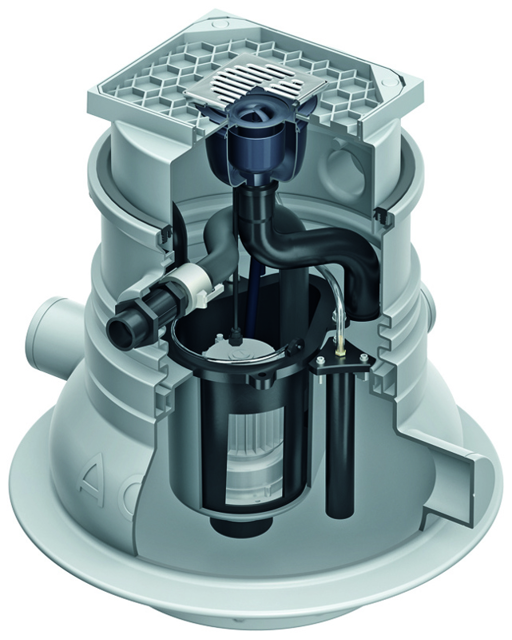

ACO Muli-UF MWP2
Abwasserhebeanlage zum Sammeln und
automatischen Heben von
fäkalienhaltigem und fäkalienfreiem
Abwasser über die
Rückstauebene zum Einbau in die
Bodenplatte.
in Anlehnung an EN 12050-1
bestehend aus:
Sammelbehälter aus Polyethylen
mit 3 horizontalen Zulaufstutzen DN 100,
drehbares und höhenverstellbares
Aufsatzstück 360 x 300 mm
(Höhenverstellbarkeit: 30-70 mm),
befliesbare Abdeckplatte m.
integriertem Bodenablauf (inkl.
Geruchverschluss,
Sperrwasserhöhe= 50 mm) und Aufsatzstück
150x150 mm sowie
Edelstahlrost, Belastungsklasse K3,
Revisionsöffnung zur Wartung: 330 x 250
mm
Behälter-Nutzvolumen = 27 Liter,
Behälter-Gesamtvolumen= 58 Liter
Schneidwerkpumpe
montiert in separaten Pumpenbehälter aus
PUR,
Gleitringdichtung,
Leistung: P2=0,6 kW,
Spannung: 230 V, Frequenz: 50 Hz,
Stromaufnahme: 4 A, 2800 U/min,
zulässige Fördertemperatur bis 40 Gr.C
(kurzzeitig bis 60 Gr.C),
Schutzart: IP 67,
Hmax: 14,0 m,
Qmax: 8,0 m3/h
pneumatische Niveauschaltung:
Staurohr mit pneumatischer
Steuerleitung.
Anschluss Druckleitung:
nach EN ISO 15493 aus PVC-U, 50-40-1
1/4,
integrierte Rückschlagklappe
Anschluss Entlüftungsleitung:
Stutzen DN 50
Anschluß Kabeldurchführung
Stutzen DN 70
Steuerung MultiControl Mono
Schutzart IP 54,
Steckerfertig, mit 1,5 m Kabel und
Schuko- Stecker,
Gehäuse aus Kunststoff zur Wandmontage,
Maße 260 x 260 x
145 mm (BxHxT),
potentialfreie Sammelstör- und
Betriebsmeldung,
netzunabhängiger Alarm und Akku (85 dBA,
5-6 h),
numerisches Display mit Zustandsanzeige,
Digitalpotenziometer für die Einstellung
von Ein- und
Ausschaltpunkt, Hochwasseralarm,
Motorstrombegrenzung,
Füllstandsmessung und Sensorüberwachung,
Drehfeldkontrolle,
H-0-A Taster,
Anzeige Serviceintervalle,
Betriebsstundenzähler und Anzeige der
Einschaltimpulse,
Amperemeter,
einfacher Fehlerspeicher (letzte 3
Fehler),
Steuerung voreingestellt und
mehrsprachig,
mit 230 V- Anschluss für Stromversorgung
Lufteinperlung,
Gehäusegröße BxHxT: 190x320x110 mm
(gemessen mit
Kabelverschraubung)
Der Schaltkasten ist durch 10 m
pneumatischer Steuerleitung
und 10 m Motorkabel mit der Hebeanlage
verbunden
Behälterabmessungen (LxBxH):
740x740x(770-840) mm
Gewicht: 48,5 kg
LGA-Prüfzeugnis-Nr.: 7331293-07
DIBt-Zulassung: Z-53.2-489
Bei Verwendung eines Verlängerungsstücks
muss der
beiliegende Flex-Schlauch gegen Art.Nr.:
0150.57.82
ausgetauscht werden.
Technische Daten
| Breite (mm) | 749 |
| Höhe (mm) | 737 |
| Gewicht (kg) | 39,02 |
| Tiefe (mm) | 745 |
Anschlüsse
| Eingang | STECK-MUFF-DN 100 |
| Ausgang | STECK-NIPP-DN 50 |
| Unbestimmt | STECK-MUFF-DN 50 |
