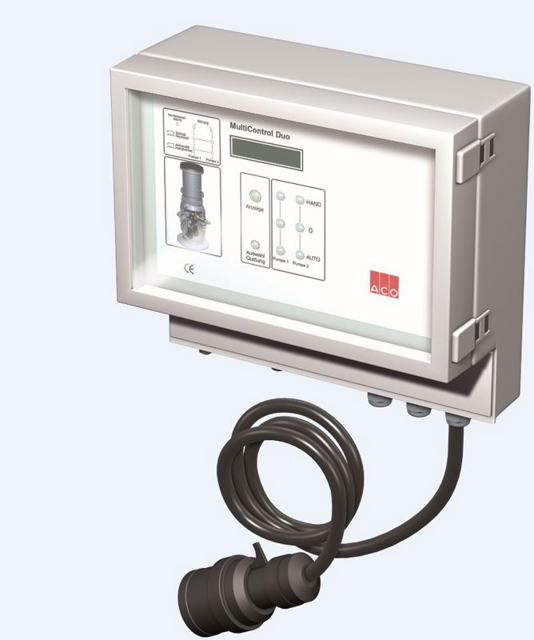

ACO MultiControl Duo
Schaltkasten für Pumpstation

ACO Schaltgerät MultiControl Duo

mit Staudruckglocke für zwei Pumpen bis

5,5 kW,

für zwei Pumpen bis 5,5 kW,

zur Niveauregulierung von

Flüssigkeitsständen,

Füllstand wahlweise über Staudruck

Lufteinperlung, externen Sensor (4-20mA)

oder Schwimmerschalter,

Motorschütz steuert direkt zwei Pumpen

bis max. 5,5 kW,

5 Relaiskontakte zur Ausgabe von

Störmeldungen,

Alle Werte werden auf LCD-Display

angezeigt,

Hand

- 0

- Auto Funktion,

Quittierungstaster,

Zwangseinschaltung der Pumpe,

Betriebsstundenzähler,

hohe Störfestigkeit, ATEX Mode

Pumpenabschaltung über Ausschaltpunkt u.

Nachlauf,

elektronische Überwachung des

Motorstroms,

variabler Staffelanlauf

(Einschaltverzögerung),

Sammelstörmeldung potentialfrei u.

potential

gebunden,

Hochwasseralarm potentialfrei,

Sammelstörmeldung 230V/AC,

Speicher Anzahl Pumpenstarts,

integriertes

Amperemeter, thermische u. elektrische

Überwachung der Pumpen, Service Mode,

Messbereich der externen 4-20 mA

Niveausonde

von 0-12,5m wählbar,

im Handbetrieb schalten die Pumpen nach

2 Minuten

Laufzeit automatisch ab,

alle Einstellungen u. Störmeldungen

bleiben

nach Stromausfall erhalten,

Drehfeld- und Phasenausfallkontrolle,

Laufzeitüberwachung,

Eingang für Schwimmerschalter als

Trockenlaufschutz,

Analogausgänge 0-10 V und 4-20 mA,

Fehlerspeicher,

vormontiertes Drehstromkabel 5x4 mm2 mit

CEE 16-Stecker mit Phasenwender,

Gehäusegröße BxHxT: 270 x 264 x 144 mm,

Betriebsspannung: 400V,Frequenz: 50/60

Hz,

Steuerspannung: 230 V/AC/50/Hz,

Leistungsaufnahme im Ruhebetrieb: max.

7W,

Temperaturbereich: -20 bis +60 Grad

Celsius,

Schutzart IP54,

Menüsprache wählbar: deutsch, englisch,

polnisch, tschechisch, italienisch,

französisch

niederländisch, spanisch, portugiesisch

Bestehend aus: ACO Multi Control

Schaltgerät Duo

steckerfertig mit 1,5m Anschlusskabel u.

CEE 16-Stecker

(kann ggf. auf CEE32-Stecker umgerüstet

werden)

20m pneumatische Steuerleitung 8x6mm,

Staudruckglocke,

Kabeldurchführung,

Einbau- und Bedienungsanleitung,

Schaltgerät an trockener

wettergeschützter Stelle

montieren.
