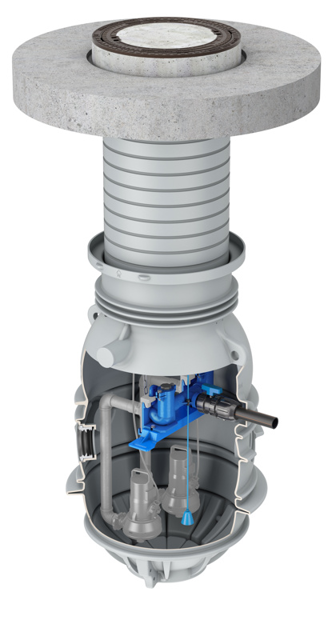

ACO Muli-Max duo
Abd. D400/ H3000mm
Kaufmännische Daten
| Artikelnummer | 0178.13.88 |
| Preis (UVP) | 4.944,24 / Stck |
| Hauptwarengruppe | Pumpstationen |
| Warengruppe | Pumpstationen PE |
Ausschreibungstext
ACO Muli-Max Duo aus Polyethylen
Doppelpumpstation nach DIN EN 12050-1
zum Einbau ins Erdreich, Abdeckung Kl. D
400
Gesamteinbautiefe Grundschacht: 1900 mm
Auftriebssicher gegen Grundwasserstand
bis 0,675m
ab Gelände-OK (GOK)ohne zusätzliche
bauseitige Betonmaßnahmen,
optional erhältlich: Fuß für
Auftriebssicherheit komplett
bis Gelände-OK (GOK),
Kunststoffschacht
aus Polyethylen, mit weitestgehend
ablagerungsfreien
Schachtboden, Nenndurchmesser: ca.
1050mm,
Zuläufe per Forsheda- Dichtung für
KG-Rohr mit
Außendurchmesser 110 mm bzw. 160 mm,
mit 2 x Zulauf DN 150, Maß von
Gelände-OK (GOK)
bis Mitte Zulauf 1125 mm, Anordnung bei
1:30 und 4:30 Uhr,
mit 2x Zulauf DN100, Maß von Gelände-OK
(GOK)
bis Mitte Zulauf 1125mm, Anordnung bei
3:00 und 9:00 Uhr
mit 2 x Anschlussstutzen DN 100 (für
KG-Rohr mit
Außendurchmesser 110 mm) für
Kabelleerrohr/Entlüftung
Anordnung bei 6:00 Uhr und 12:00 Uhr,
Maß von Gelände-OK (GOK) bis Mitte
Anschlussstutzen 470 mm,
Gesamtvolumen: 900 Liter
Nutzvolumen: ca. 270 Liter je nach
Pumpentyp
Einbauteile
Traverse aus Grauguss pulverbeschichtet
zur Aufnahme
von zwei ACO Passavant Tauchmotorpumpen,
mit Überwasserkupplungs-Automatik,
Anschluss Muffe R1 1/2 für Spülanschluss
(Zubehör),
Kugelhahn G 2,
mit zwei integrierten
Kugelrückschlagventilen,
PE-HD Druckleitungsanschluss DN 50 (DA
63mm) mit Spitzende,
Maß von Gelände-OK (GOK) bis Mitte
Druckleitung
850 mm, Anordnung bei 9.00 Uhr,
mit 1 x Aufsatzstück 1400 mmm,
teleskopisch
höhenverstellbar, inkl. Dichtung,
Einstellbereich zwischen 2400
- 3000 mm
Gesamteinbautiefe,
inkl. elastischem Führungsriemen
mit Lastverteilerplatte 1550/625 x 200
mm, aus Stahlbeton
C45/55 Betonstahl BSt 500 S für
Belastungsklasse SLW 600
nach DIN 1072
mit BEGU Abdeckung Kl. D 400, LW 600
nach DIN EN 124, ohne
Entlfüftung, inkl. 2 x
Bedienungsschlüssel
Technische Daten
| Breite (mm) | 1100 |
| Höhe (mm) | 1875 |
| Gewicht (kg) | 1,00 |
| Tiefe (mm) | 1100 |
