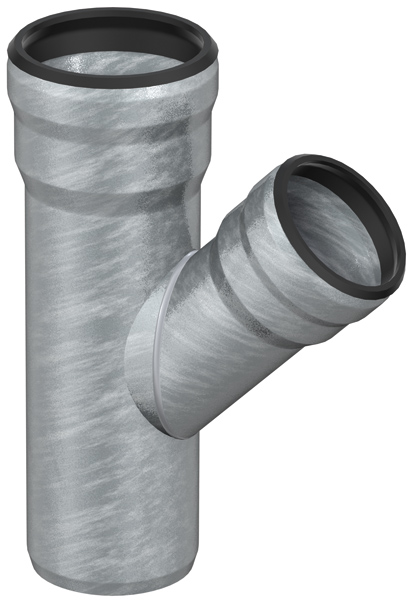

ACO Einfachabzweig Red. GM-X
DN70x50x45 Grad
Kaufmännische Daten
| Artikelnummer | 0174.13.39 |
| Preis (UVP) | 39,24 / Stck |
| Hauptwarengruppe | Rohrleitungssysteme Stahl |
| Warengruppe | Formstücke Stahl |
Ausschreibungstext
ACO GM-X Reduzierter-Einfachabzweig,
45Gr.,
DN 70 x DN 50
mit einer Steckmuffe 1A
nach DIN EN 1123-1,
innen und außen feuerverzinkt
und zusätzlich innen kunststoff-
beschichtet.
Technische Daten
| Breite (mm) | 233 |
| Einsatzbereiche | Häusliches Abwasser, Industrielles/gewerbliches Abwasser, Regenwasserableitung, Druckentwässerung |
| Formstücktyp | T-Stück |
| Winkel (°) | 45 |
| Höhe (mm) | 84 |
| Gewicht (kg) | 0,74 |
| Produktkennung | Formstück |
| Tiefe (mm) | 160 |
| Zetawert TA (-) | 0,6 |
| Zetawert TD (-) | 0,6 |
| Zetawert TG (-) | 0,6 |
| Zetawert TVA (-) | 0,6 |
| Zetawert TVD (-) | 0,6 |
| Zetawert TVG (-) | 0,6 |
Anschlüsse
| Eingang | GM-X-MUFF-DN 70 |
| Eingang | GM-X-NIPP-DN 70 |
| Ausgang | GM-X-MUFF-DN 50 |
