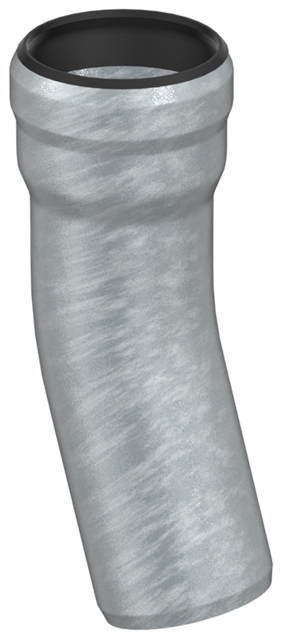

ACO Bogen GM-X
DN70x70 Gradx1,6
Kaufmännische Daten
| Artikelnummer | 0174.11.74 |
| Preis (UVP) | 24,42 / Stck |
| Hauptwarengruppe | Rohrleitungssysteme Stahl |
| Warengruppe | Formstücke Stahl |
Ausschreibungstext
ACO GM-X Bogen DN 70, 70Grad nach DIN EN
1123-1, innen und außen feuerverzinkt
und zusätzlich innen kunststoff-
beschichtet, mit 1 Muffe 1 A
Technische Daten
| Breite (mm) | 250 |
| Einsatzbereiche | Häusliches Abwasser, Industrielles/gewerbliches Abwasser, Regenwasserableitung, Druckentwässerung |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 70 |
| Höhe (mm) | 84 |
| Gewicht (kg) | 0,95 |
| Produktkennung | Formstück |
| Tiefe (mm) | 220 |
| Zetawert (-) | 0,6 |
Anschlüsse
| Eingang | GM-X-NIPP-DN 70 |
| Ausgang | GM-X-MUFF-DN 70 |
Dokumente
Links
Zubehör
| Bild | Beschreibung | |||
|---|---|---|---|---|
| ACO Dichtelement GM-X DN70 | ![]() | 1 | ||
| ACO Sicherungsschelle GM-X DN70 | 1 | |||
