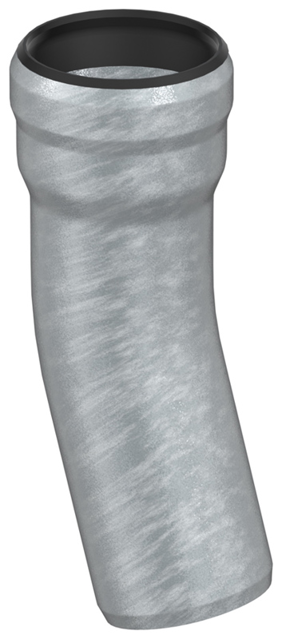

ACO Bogen GM-X
DN200x45 Gradx3,2
Kaufmännische Daten
| Artikelnummer | 0174.11.69 |
| Preis (UVP) | 385,58 / Stck |
| Hauptwarengruppe | Rohrleitungssysteme Stahl |
| Warengruppe | Formstücke Stahl |
Ausschreibungstext
ACO GM-X Bogen DN 200, 45Gr. nach DIN EN
1123-1,
innen und außen feuerverzinkt
und zusätzlich innen kunststoff-
beschichtet, mit 1 Muffe 1 A
Technische Daten
| Breite (mm) | 550 |
| Einsatzbereiche | Häusliches Abwasser, Industrielles/gewerbliches Abwasser, Regenwasserableitung, Druckentwässerung |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 45 |
| Höhe (mm) | 247 |
| Gewicht (kg) | 13,46 |
| Produktkennung | Formstück |
| Tiefe (mm) | 394 |
| Zetawert (-) | 0,4 |
Anschlüsse
| Eingang | GM-X-NIPP-DN 200 |
| Ausgang | GM-X-MUFF-DN 200 |
Dokumente
Links
Zubehör
| Bild | Beschreibung | |||
|---|---|---|---|---|
| ACO Dichtelement GM-X DN200 | ![]() | 1 | ||
| ACO Sicherungsbügel GM-X DN200 | 1 | |||
