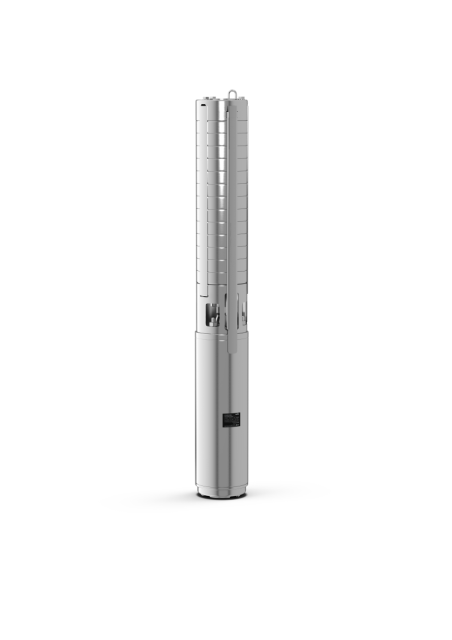

Wilo Unterwassermotor-Pumpe
Sub TWI 4.09-12-CI,Rp 2,3x400V,2.2kW

Vollüberflutbare, mehrstufige

Unterwassermotor-Pumpe zur Förderung von

Brauch- und Trinkwasser (ACS-Zulassung)

mit radialen- oder halb-axialen

Laufrädern in Gliederbauweise für den

vertikalen und horizontalen Einbau, mit

integriertem Rückflussverhinderer.

Korrosionsfreier Wechselstrom- oder

Drehstrommotor für Direktanlauf mit

Wasser-Glykol-Füllung. Hermetisch

vergossen mit lackisolierter Wicklung,

Harz getränkt und selbstschmierenden

Lagern. Die Kühlung des Motors erfolgt

durch das Fördermedium. Daher muss das

Aggregat immer eingetaucht betrieben

werden. Die Grenzwerte zur max.

Medientemperatur und

Mindestfließgeschwindigkeit müssen

eingehalten werden. Die vertikale

Aufstellung kann wahlweise mit oder ohne

Kühlmantel erfolgen. Die horizontale

Aufstellung muss immer in Verbindung mit

einem Kühlmantel erfolgen.

Lieferumfang:

Unterwassermotor-Pumpe mit

Anschlusskabel und ACS-Zulassung

Wechselstromvariante inkl. Schaltkasten

mit Kondensator, thermischem Motorschutz

und Ein-/Ausschalter

Einbau- und

Betriebsanleitung

Betriebsdaten

Förderhöhe max.: 6,374322 m

Aggregat

Mindesteffizienzindex (MEI): 0,1

Druckseitiger Rohranschluß: Rp 2

Maximaler Betriebsdruck: 40 bar

Schutzart Motor: IP68

Max. Eintauchtiefe: 35 m

Min. Medientemperatur: 3 oC

Max. Medientemperatur: 30 oC

Gewicht netto ca.: 19,7 kg

Motordaten

Netzanschluss: 3x400 V!, 50 Hz

Motornennleistung: 2200 W

Nennstrom: 5,5 A

Einschaltart: Direct online (DOL)

Leistungsfaktor: 0,72

Max. Schalthäufigkeit: 20

Motor Durchmesser: 101,60 mm

Kabel

Werkstoffe

Pumpengehäuse: 1.4301, X5CrNi18-10

Motorgehäuse: 1.4301, X5CrNi18-10

Welle: 1.4057, X20CrNi17-2

Laufrad: 1.4301, X5CrNi18-10

Bestellinformationen

Fabrikat: Wilo

Produktbezeichnung: Sub TWI 4.09-12-CI

(3x400 V,

50 Hz)

Artikelnummer: 6079275
