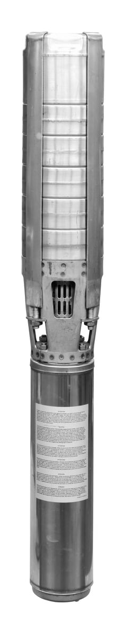

Wilo Unterwassermotor-Pumpe
Sub TWI 6.50-24-C-SD, Rp3, 3x400V, 37kW

Vollüberflutbare, mehrstufige

Unterwassermotor-Pumpe für die Förderung

von Brauch- und Trinkwasser (ACS

Zulassung) mit radialen- oder halb

axialen Laufrädern in Gliederbauweise

für den vertikalen und horizontalen

Einbau, mit integriertem

Rückflussverhinderer. Korrosionsfreier

Drehstrommotor für Direkt- oder Stern

Dreieckanlauf mit Wasser-Glykol-Füllung,

alternativ mit Trinkwasserfüllung.

Hermetisch vergossener Motor mit

lackisolierter Wicklung, Harz getränkt

oder wiederwickelbar mit PVC-isolierter

Wicklung, und selbstschmierenden Lagern.

Die Kühlung des Motors erfolgt durch das

Fördermedium. Daher muss das Aggregat

immer eingetaucht betrieben werden. Die

Grenzwerte zur max. Medientemperatur und

Mindestfließgeschwindigkeit müssen

eingehalten werden. Die vertikale

Aufstellung kann wahlweise mit oder ohne

Kühlmantel erfolgen. Die horizontale

Aufstellung muss immer in Verbindung mit

einem Kühlmantel erfolgen.

Lieferumfang:

Unterwassermotor-Pumpe mit

Anschlusskabel und ACS-Zulassung

Einbau- und Betriebsanleitung

Vollüberflutbare, mehrstufige

Dreieckanlauf mit Wasser-Glykol-Füllung,

alternativ mit Trinkwasserfüllung.

Hermetisch vergossener Motor mit

lackisolierter Wicklung, Harz getränkt

oder wiederwickelbar mit PVC-isolierter

Wicklung, und selbstschmierenden Lagern.

Die Kühlung des Motors erfolgt durch das

Fördermedium. Daher muss das Aggregat

immer eingetaucht betrieben werden. Die

Grenzwerte zur max. Medientemperatur und

Unterwassermotor-Pumpe für die Förderung

Mindestfließgeschwindigkeit müssen

eingehalten werden. Die vertikale

Aufstellung kann wahlweise mit oder ohne

Kühlmantel erfolgen. Die horizontale

Aufstellung muss immer in Verbindung mit

einem Kühlmantel erfolgen.

Lieferumfang:

Unterwassermotor-Pumpe mit

Anschlusskabel und ACS-Zulassung

Einbau- und Betriebsanleitung

von Brauch- und Trinkwasser (ACS

Betriebsdaten

Fördermedium: Wasser

Förderhöhe max.: 325.8 m

Aggregat

Mindesteffizienzindex (MEI): 0.4

Druckseitiger Rohranschluss: Rp 3

Maximaler Betriebsdruck: 40 bar

Max. Sandgehalt: 50 g/m3

Schutzart Motor: IP68

Max. Eintauchtiefe: 350 m

Zulassung) mit radialen- oder halb

Min. Medientemperatur: 3 oC

Max. Medientemperatur: 30 oC

Gewicht netto ca.: 197 kg

Max. Durchmesser: 152 mm

Motordaten

Motorbauart: Unterwassermotor

Netzanschluss: 3x400 V, 50 Hz

Motornennleistung: 37000 W

Nenndrehzahl: 2880 U/Min

Nennstrom: 73 A

axialen Laufrädern in Gliederbauweise

Einschaltart: Stern-Dreieck (Yd)

Max. Schalthäufigkeit: 20

Motor Durchmesser: 136.7 mm

Min. Strömungsgeschwindigkeit am Motor:

0.1 m/s

Kabel

Länge Anschlusskabel: 4 m

Kabelquerschnitt: 2x 3x8!,4 + 1G8!,4 mm2

Werkstoffe

Pumpengehäuse: Edelstahl

für den vertikalen und horizontalen

Motorgehäuse: Grauguss

Welle: Edelstahl

Laufrad: Edelstahl

Bestellinformationen

Gewicht netto ca.: 197 kg

Fabrikat: Wilo

Produktbezeichnung: Sub TWI 6.50-24-C-SD

Artikelnummer: 6075274
