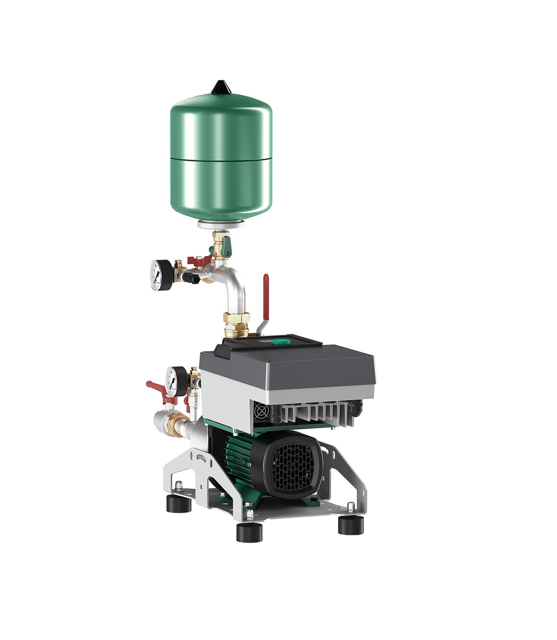

Wilo Hochdruck-Kreiselpumpe
ISAR MODH1-E-1-CH3-LE-1002,G2,G11/2,1.5k
Kaufmännische Daten
| Artikelnummer | 4258884 |
| Preis (WLP) | 5.826,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Einpumpenanlage |
| Warengruppe | Wilo-Isar MODH1-E-1 |
| Rabattgruppe | PG6 Gr. Wasserver. |
| Maße inkl. Verpackung | 1200 x 800 x 900 mm; 69 kg |
Ausschreibungstext
Kompakt-Druckerhöhungsanlage gemäß DIN
1988 und DIN EN 806, für den
unmittelbaren oder mittelbaren
Anschluss. Bestehend aus einer
normalsaugenden, horizontalen Edelstahl
Hochdruckkreiselpumpe. Anschlussfertig
mit Edelstahlverrohrung auf Grundrahmen
montiert, inkl. integrierter Steuerung
durch den Frequenzumrichter mit allen
erforderlichen Mess- und
Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung
und Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern sowie in
Industriesystemen.
Zur Förderung von Trinkwasser,
Prozesswasser, Kühlwasser oder anderen
Gebrauchswässern, die die verwendeten
Werkstoffe weder chemisch noch
mechanisch angreifen und keine abrasiven
oder langfaserigen Bestandteile
enthalten.
Besonderheiten/ Produktvorteile
Hohe Betriebssicherheit durch Anlage mit
einer horizontalen, mehrstufigen,
frequenzgeregelten Medana CH3-LE-Pumpe
mit Hydraulik aus Edelstahl
Einfache Installation und Wartung
Einfache Inbetriebnahme und Betrieb über
das Grafikdisplay
Trinkwasserzulassung (ACS und UBA Liste)
für Pumpen mit medienberührenden
Bauteilen aus Edelstahl
Ausstattung/ Funktion
1 Medana CH3-LE-Pumpe pro Anlage
Medienberührte Bauteile sind
korrosionsbeständig
Galvanisch verzinkter Grundrahmen mit
höhenverstellbaren Schwingungsdämpfern
zur Körperschallisolierung
Absperrventil an jeder Pumpe auf Saug-
und Druckseite
Rückflussverhinderer, druckseitig
2 Drucksensoren, saug- und
enddruckseitig
Manometer optional, saugseitig
Manometer, enddruckseitig
Membran-Druckausdehnungsgefäß (8 l/PN
10)
Wassermangelsicherung integriert
Regelung der Anlage wird durch den in
der Pumpe integrierten Frequenzumrichter
realisiert.
Bedienung/ Anzeige
Regelung über vollelektronischen
Frequenzumrichter der Pumpe, Bedienung
über Grafikdisplay und Drehknopf
Werkseitig voreingestellte Parameter für
einfache Inbetriebnahme/Start
Einstellung des Sollwerts,
Betriebsparameter und Quittierung der
Störmeldungen durch Grüne-Knopf
Technologie
Hochauflösendes Grafikdisplay mit grünem
Knopf und 2 Tasten zur Anzeige der
Betriebsdaten, der Reglerparameter, des
Betriebsstatus der Pumpe, des Istdrucks,
der Fehlermeldungen und des
Verlaufsprotokolls
Feststellbarer Hauptschalter (je nach
Typ)
Menüführung mit Klartext
Sperren der Parametereinstellungen
Betriebsstundenzähler für jede Pumpe
Betriebsstundenzähler für die gesamte
Anlage
Netz-Ein/Aus-Zähler für jede Anlage
Störungsprotokoll für die letzten 9
Störungen
Empfohlenes Zubehör (gesondert
bestellen)
Flexible Anschlussleitungen oder
Kompensatoren
