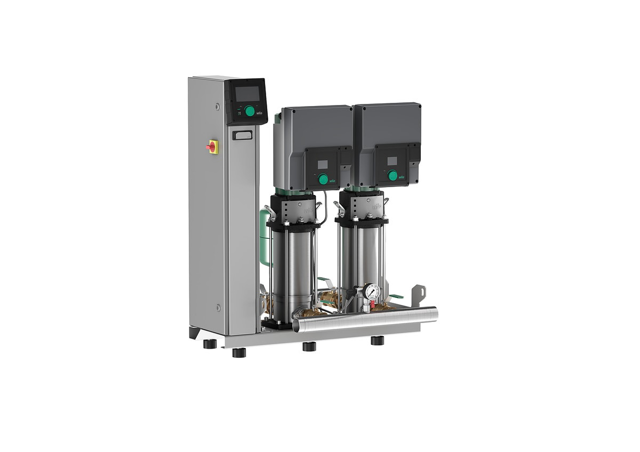

Wilo Mehrpumpenanlage
SiBoost2.0 Smart 2HELIX VE410,R11/2,2.2k

Kompakte Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für direkten oder

indirekten Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

vertikalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung, wobei jede

Pumpe über einen Frequenzumrichter

verfügt. Anschlussfertig mit Edelstahl

Verrohrung auf Grundrahmen montiert,

einschließlich Steuereinrichtung mit

benötigter Mess- und

Einstellungsausstattung.

Vollautomatische Wasserversorgung und

Druckerhöhung in Wohn-, Gewerbe- und

Verwaltungsobjekten, Hotels,

Krankenhäusern, Kaufhäusern sowie in der

kommunalen Wasserversorgung und

Industriesystemen.

Förderung von

Trinkwasser

Brauchwasser

Kühlwasser

Löschwasser (außer für Feuerlöschanlagen

gemäß DIN 14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern, die das

Material weder chemisch noch mechanisch

angreifen und keine abrasiven oder

langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

Robustes System, das alle Anforderungen

der DIN 1988 (EN 806) erfüllt

WRAS/KTW/ACS-Zulassung der Pumpen für

alle mediumberührenden Teile (EPDM

Ausführung)

Hocheffiziente Pumpenhydraulik der

Baureihe Helix2.0-VE zusammen mit IE5 EC

Motorantrieb, mit luftgekühlten,

eingebauten Frequenzumrichtern

ausgestattet

Optimale Pumpen-Lasteinstellung aufgrund

variabler Druck- (pv) Regelungsart und

paralleler Synchrondrehzahlregelung für

höhere Energieeinsparungen

Energiesparend dank überproportional

großer Regelbandbreite des

Frequenzumrichters von 25 Hz bis zu 60

Hz maximal

Steuer-/Regelgerät SCe2.0, höchste

Regelgüte mit grafischem Farbdisplay,

einfacher Navigation mit übersichtlichem

Menü und Grüne-Knopf-Technologie zur

Parametereinstellung, zur Ansteuerung

der elektronischen Pumpen mit

Frequenzumrichtern

Bereit für die Einbindung in die

Gebäudeautomation mit dem SCe2.0

Schaltgerät über serienmäßigen Modbus

TCP und BACnet IP (nativ), Modbus RTU

und BACnet MS/TP über optionalen Adapter

von USB auf RS485

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich

Ausstattung/Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihen Helix2.0 VE2 bis Helix2.0 VE52

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Inklusive Absperrarmaturen,

Rückflussverhinderer, Drucksensoren und

Manometer

Automatische Pumpensteuerung über

vollelektronischen Smart Controller

(SCe2.0) im Stahlblechgehäuse, Schutzart

IP54 bestehend aus interner

Steuerspannungsversorgung,

Mikroprozessor mit Soft-SPS, analoge und

digitale Ein- und Ausgänge, zur

Ansteuerung elektronischer Pumpen mit

Frequenzumrichtern.

Zur Erleichterung der Wartung wird ein

Arbeitsbereich von 1 m rund um die

Anlage empfohlen.

Bedienung/Display

Grafisches Farbdisplay zur Anzeige der

Betriebsdaten, Regler-Parameter,

Betriebszustände der Pumpen,

Fehlermeldungen und Historienspeicher

Menüführung mit Klartextanzeige und

Visualisierung
