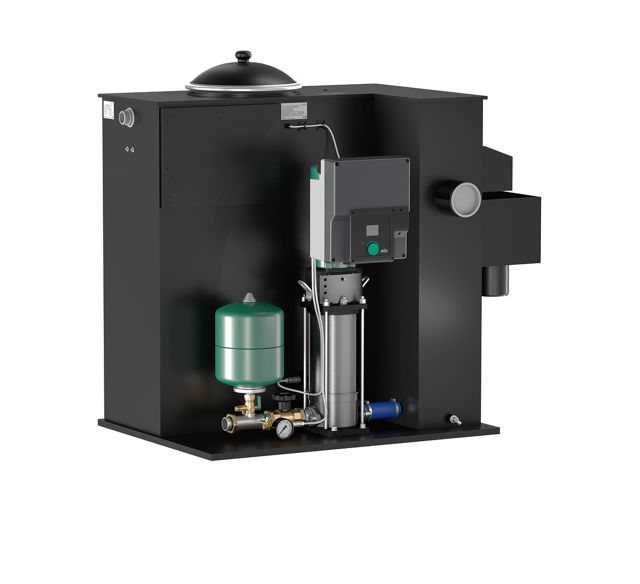

Wilo Einzelpumpenanlage
COR/T-1HELIX2.0 VE403-GE,G11/4,550W

Kompakt-Druckerhöhungsanlage, mit

Vorbehälter zur Systemtrennung

(Trinkwasser/Trinkwasser oder

Trinkwasser/Nicht-Trinkwasser), gemäß

DIN 1988 und DIN EN 1717

(Flüssigkeitskategorie 5) für den

mittelbaren Anschluss. Bestehend aus

Vorbehälter, Schwimmerventil,

Schwimmerschalter als Trockenlaufschutz

Signalgeber und einer normalsaugenden,

vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung inkl.

luftgekühltem integrierten

Frequenzumrichter. Anschlussfertig mit

Verrohrung auf der PE-Grundplatte des

Behälters montiert, mit allen

erforderlichen Mess- und

Stelleinrichtungen.

Zur Trinkwassertrennung sowie

vollautomatischen Wasserversorgung und

Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industrie- und Landwirtschaftssystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß DIN

14462 und mit Genehmigung der örtlichen

Brandschutzbehörden) oder anderen

Brauchwässern, die die verwendeten

Werkstoffe weder chemisch noch

mechanisch angreifen und keine abrasiven

oder langfaserigen Bestandteile

enthalten.

Besonderheiten/ Produktvorteile

Einfache Bedienung und Konfiguration

durch Drehknopf und Farbdisplay mit

Klartextanzeige.

Trinkwasserzulassung der Pumpe für alle

medienberührten Teile (EPDM Version).

Hocheffiziente Pumpenhydraulik der

Baureihe Helix2.0 VE in Verbindung mit

IE5 IEC-Normmotoren und stufenlosem

Regelbetrieb mit integriertem

Frequenzumrichter.

Überproportional große Regelbandbreite

des Frequenzumrichters von 25 Hz bis zu

60 Hz maximal (versionsabhängig).

Drehrichtungsunabhängige

Gleitringdichtung der Pumpe.

Integrierter Motorschutz gegen

Überhitzung durch PTC.

Integrierte Wassermangelerkennung mit

automatischer Abschaltung über das

Leistungskennfeld der Motor

Regelelektronik.

Medienberührte Teile sind

korrosionsfest.

Vorbehälter aus Polyethylen (PE) mit

Betriebsüberlauf (HT) sowie Not

Überlaufschlitz gemäß DIN EN 13077

(optional mit Überlaufkasten inkl.

Schmutzschutz erweiterbar).

Zulaufventil auslaufberuhigt sowie

werkseitig verdrehsicher montiert.

Druckverlustoptimierte Hydraulik der

Gesamtanlage.

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (inklusive

Werksprüfprotokoll).

Ausstattung/ Funktion

Eine Pumpe der Baureihe Helix2.0 VE, mit

IE5-äquivalentem Normmotor und

stufenlosem Regelbetrieb mit

integriertem Frequenzumrichter

Grundplatte aus Polyethylen (PE)

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Saugseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor, Druckseite

Manometer, Druckseite

Drucksensor, Saugseite

Empfohlenes Zubehör (gesondert

bestellen)

Flexible Anschlussleitungen oder

Kompensatoren

Membrandruckbehälter

Überlaufkasten inkl. Schmutzschutz

Kompakt-Druckerhöhungsanlage, mit

Signalgeber und einer normalsaugenden,

vertikalen Edelstahl

Hochdruckkreiselpumpe in

Trockenläuferausführung inkl.

luftgekühltem integrierten

Frequenzumrichter. Anschlussfertig mit

Verrohrung auf der PE-Grundplatte des

Behälters montiert, mit allen

erforderlichen Mess- und

Stelleinrichtungen.

Vorbehälter zur Systemtrennung

Zur Trinkwassertrennung sowie

vollautomatischen Wasserversorgung und

Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Kaufhäusern (im

Geltungsbereich der DIN 1988 und DIN EN

806 sind hierfür Anlagen mit einer

Reservepumpe vorzusehen) sowie in

Industrie- und Landwirtschaftssystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(Trinkwasser/Trinkwasser oder

(außer für Feuerlöschanlagen gemäß DIN

14462 und mit Genehmigung der örtlichen

Brandschutzbehörden) oder anderen

Brauchwässern, die die verwendeten

Werkstoffe weder chemisch noch

mechanisch angreifen und keine abrasiven

oder langfaserigen Bestandteile

enthalten.

Besonderheiten/ Produktvorteile

Einfache Bedienung und Konfiguration

Trinkwasser/Nicht-Trinkwasser), gemäß

durch Drehknopf und Farbdisplay mit

Klartextanzeige.

Trinkwasserzulassung der Pumpe für alle

medienberührten Teile (EPDM Version).

Hocheffiziente Pumpenhydraulik der

Baureihe Helix2.0 VE in Verbindung mit

IE5 IEC-Normmotoren und stufenlosem

Regelbetrieb mit integriertem

Frequenzumrichter.

Überproportional große Regelbandbreite

DIN 1988 und DIN EN 1717

des Frequenzumrichters von 25 Hz bis zu

60 Hz maximal (versionsabhängig).

Drehrichtungsunabhängige

Gleitringdichtung der Pumpe.

Integrierter Motorschutz gegen

Überhitzung durch PTC.

Integrierte Wassermangelerkennung mit

automatischer Abschaltung über das

Leistungskennfeld der Motor

Regelelektronik.

(Flüssigkeitskategorie 5) für den

Medienberührte Teile sind

korrosionsfest.

Vorbehälter aus Polyethylen (PE) mit

Betriebsüberlauf (HT) sowie Not

Überlaufschlitz gemäß DIN EN 13077

(optional mit Überlaufkasten inkl.

Schmutzschutz erweiterbar).

Zulaufventil auslaufberuhigt sowie

werkseitig verdrehsicher montiert.

Druckverlustoptimierte Hydraulik der

mittelbaren Anschluss. Bestehend aus

Gesamtanlage.

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich (inklusive

Werksprüfprotokoll).

Ausstattung/ Funktion

Eine Pumpe der Baureihe Helix2.0 VE, mit

IE5-äquivalentem Normmotor und

stufenlosem Regelbetrieb mit

integriertem Frequenzumrichter

Grundplatte aus Polyethylen (PE)

Vorbehälter, Schwimmerventil,

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Saugseite

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor, Druckseite

Manometer, Druckseite

Drucksensor, Saugseite

Empfohlenes Zubehör (gesondert

bestellen)

Schwimmerschalter als Trockenlaufschutz

Flexible Anschlussleitungen oder

Kompensatoren

Membrandruckbehälter

Überlaufkasten inkl.

Schmutzschutz
