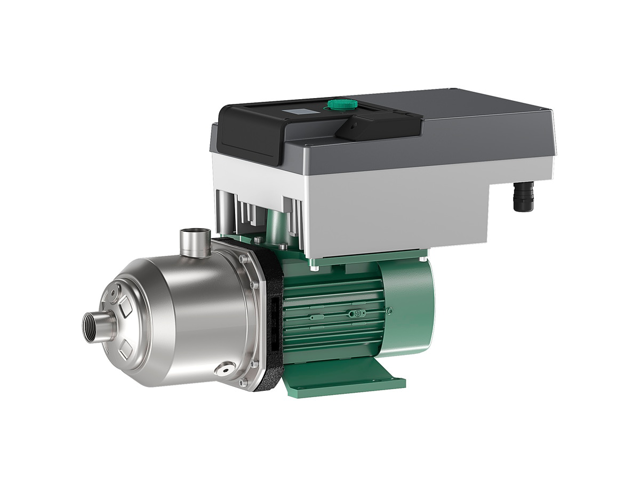

Wilo Hochdruck-Kreiselpumpe
MEDANA CH3-LE.1603-1/E/3/10T,Rp1,3kW
Kaufmännische Daten
| Artikelnummer | 4250220 |
| Preis (WLP) | 5.141,00 / Stck |
| Hauptwarengruppe | Wasserversorgung, Pumpen |
| Warengruppe | Wilo-Medana CH3-LE |
| Rabattgruppe | PG6 Gr. Wasserver. |
| Maße inkl. Verpackung | 785 x 385 x 350 mm; 28,2 kg |
Ausschreibungstext
Hocheffiziente, normalsaugende Hochdruck
Kreiselpumpe in horizontaler Bauart,
ausgestattet mit elektronisch geregeltem
EC-Motor der Energieeffizienzklasse IE5
gemäß IEC 60034-30-2.
Die Pumpe ist geeignet für die
Wasserversorgung, Wasserverteilung und
Druckerhöhung, für industrielle
Umwälzsysteme, Prozesswasser,
geschlossene Kühlkreisläufe und
Heizungsanwendungen. Sie kann auch in
Waschanlagen sowie für die Bewässerung
verwendet werden.
Regelungsarten:
Konstant-Drehzahl n-c: manuell mit dem
grünen Knopf oder mit Hilfe externer
Signale
Konstanter Druck p-c, konstanter
Differenzdruck dp-c, variabler Druck p
v, variabler Differenzdruck dp-v:
Druckregelung mit Sensor,
Sollwerteinstellung mit grünem Knopf
oder mit Hilfe externer Signale
PID-Regelung: andere konstante
Regelungsvariablen (Temperatur,
Volumenstrom, Druck ...) mit Sensor,
Sollwerteinstellung mit grünem Knopf
oder mit Hilfe externer Signale
Das Elektronikmodul bietet verschiedene
Funktionen:
Erkennung des Maximaldruckgrenzwerts
Erkennung des Minimaldruckgrenzwerts
Wassermangelerkennung durch Ansaugsensor
Nullmengentest (offener Kreis)
No-Flow Stop (geschlossener Kreis)
Trockenlauferkennung
Berechnung des Volumenstroms mithilfe
eines Differenzdrucksensors
Pumpen-Kick
Fehler- und Warncodes
Überlastschutz
Steckplatz für Wilo CIF-Module PLR, LON,
BACnet MS/TP, Modbus RTU, CANopen,
Ethernet Multi-protocol (Modbus TCP,
BACnet/IP) für die Anbindung an die
Gebäudeautomation
Grüne LED zeigt den Pumpenstatus an
Blaue LED zeigt an, dass die Pumpe von
außen über eine Schnittstelle geregelt
wird
Analoger Eingang:
IN (AI 1): Eingang, Sensorsignal 4-20
mA, 0-10 V, 0-20 mA oder 2-10 V
IN (AI 2): Eingang, Sollwert 0-20 mA, 0
10 V, 4-20 mA oder 2-10 V
Digitaler Eingang IN (DI 1):
Extern AUS
Wassermangelerkennung durch binären
Eingang
Doppelpumpen-Management (zwei
Einzelpumpen)
Haupt-/Reservebetrieb
Pumpentausch im Haupt-/Reservebetrieb
nach 24 Stunden oder automatischer
Störumschaltung
Kabelgebundene Verbindung über Wilo Net
Lieferumfang
Mehrstufige Kreiselpumpe Medana CH3-LE
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Optional einsteckbare Wilo CIF-Module
PLR, LON, BACnet MS/TP, Modbus RTU,
CANopen, Ethernet Multi-protocol (Modbus
TCP, BACnet/IP) für die Anbindung an die
Gebäudeautomation
Optionaler Anschluss für M12 RJ45 CIF
Ethernet
Sensoren sind als Zubehör erhältlich:
Differenzdruckset 4-20 mA und
Relativdruckset 4-20 mA
Hocheffiziente, normalsaugende Hochdruck
geschlossene Kühlkreisläufe und
Heizungsanwendungen. Sie kann auch in
Waschanlagen sowie für die Bewässerung
verwendet werden.
Regelungsarten:
Konstant-Drehzahl n-c: manuell mit dem
grünen Knopf oder mit Hilfe externer
Signale
Konstanter Druck p-c, konstanter
Differenzdruck dp-c, variabler Druck p
Kreiselpumpe in horizontaler Bauart,
v, variabler Differenzdruck dp-v:
Druckregelung mit Sensor,
Sollwerteinstellung mit grünem Knopf
oder mit Hilfe externer Signale
PID-Regelung: andere konstante
Regelungsvariablen (Temperatur,
Volumenstrom, Druck ...) mit Sensor,
Sollwerteinstellung mit grünem Knopf
oder mit Hilfe externer Signale
Das Elektronikmodul bietet verschiedene
ausgestattet mit elektronisch geregeltem
Funktionen:
Erkennung des Maximaldruckgrenzwerts
Erkennung des Minimaldruckgrenzwerts
Wassermangelerkennung durch Ansaugsensor
Nullmengentest (offener Kreis)
No-Flow Stop (geschlossener Kreis)
Trockenlauferkennung
Berechnung des Volumenstroms mithilfe
eines Differenzdrucksensors
Pumpen-Kick
EC-Motor der Energieeffizienzklasse IE5
Fehler- und Warncodes
Überlastschutz
Steckplatz für Wilo CIF-Module PLR, LON,
BACnet MS/TP, Modbus RTU, CANopen,
Ethernet Multi-protocol (Modbus TCP,
BACnet/IP) für die Anbindung an die
Gebäudeautomation
Grüne LED zeigt den Pumpenstatus an
Blaue LED zeigt an, dass die Pumpe von
außen über eine Schnittstelle geregelt
gemäß IEC 60034-30-2.
wird
Analoger Eingang:
IN (AI 1): Eingang, Sensorsignal 4-20
mA, 0-10 V, 0-20 mA oder 2-10 V
IN (AI 2): Eingang, Sollwert 0-20 mA, 0
10 V, 4-20 mA oder 2-10 V
Digitaler Eingang IN (DI 1):
Extern AUS
Wassermangelerkennung durch binären
Eingang
Die Pumpe ist geeignet für die
Doppelpumpen-Management (zwei
Einzelpumpen)
Haupt-/Reservebetrieb
Pumpentausch im Haupt-/Reservebetrieb
nach 24 Stunden oder automatischer
Störumschaltung
Kabelgebundene Verbindung über Wilo Net
Lieferumfang
Mehrstufige Kreiselpumpe Medana CH3-LE
Einbau- und Betriebsanleitung
Wasserversorgung, Wasserverteilung und
Hinweise zur Bauart
Optional einsteckbare Wilo CIF-Module
PLR, LON, BACnet MS/TP, Modbus RTU,
CANopen, Ethernet Multi-protocol (Modbus
TCP, BACnet/IP) für die Anbindung an die
Gebäudeautomation
Optionaler Anschluss für M12 RJ45 CIF
Ethernet
Sensoren sind als Zubehör erhältlich:
Differenzdruckset 4-20 mA und
Druckerhöhung, für industrielle
Relativdruckset 4
20 mA
Umwälzsysteme, Prozesswasser,
