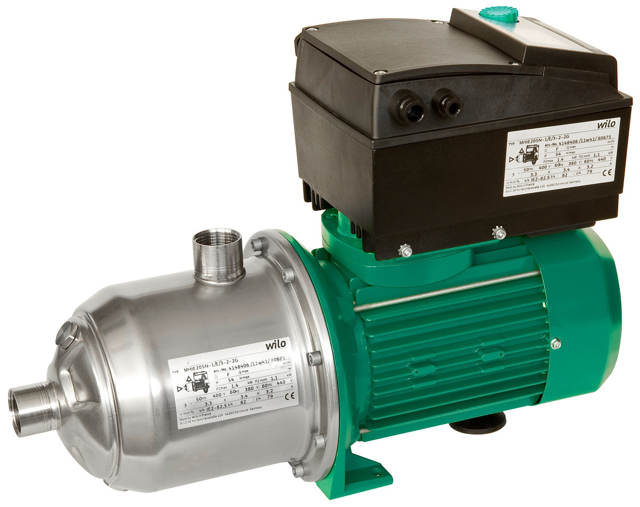

Wilo Hochdruck-Kreiselpumpe Economy
MHIE403-2/V/1-2,G11/4/G1,1.1kW

Normalsaugende, mehrstufige, horizontale

Hochdruck-Kreiselpumpe in Block-Bauart

mit horizontalem Ansaug- und vertikalem

Druckstutzen sowie eingebautem,

luftgekühltem Frequenzumrichter. Der

eingebaute Frequenzumrichter ermöglicht

eine stufenlose Drehzahlregelung.

Regelungsarten

Regelungsart 1: Manuelle

Drehzahlregelung über Pumpen

Potentiometer

Regelungsart 2: Druckregelung über

Drucksensorsignal (4

- 20 mA oder 0

- 10

V)

- Sollwerteinstellung mit Pumpen

Potentiometer

Regelungsart 3: Drehzahlregelung über

externes Signal (0

- 20 mA oder 0

- 10

V)

Elektronikmodul mit kurzschlussfestem

Spannungsausgang +24 V mit max.

Kontaktstärke von 30 mA. Modul mit

potentialfreien Kontakten für SSM sowie

roter und grüner LED für das Ein/Aus

Signal.

Pumpe in kompakter Bauart mit

durchgehender Motor-Pumpenwelle und

drehrichtungsunabhängiger

Gleitringdichtung.

Die Pumpe ist ideal für die

Wasserversorgung und Druckerhöhung sowie

für industrielle Umwälzsysteme,

Brauchwasser- und Kühlwasserkreisläufe

geeignet. Sie kann außerdem in

Feuerlöschanlagen, Waschanlagen und für

die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Platzsparende, kompakte Block-Bauart

Alle hydraulischen medienberührenden

Bauteile, wie Stufenkammern, Laufräder,

Leiträder und Pumpengehäuse, sind aus

Edelstahl gefertigt.

Trinkwasserzulassung (ACS, KTW, WRAS)

für alle medienberührenden Bauteile

(EPDM-Ausführung)

Lieferumfang

Wilo-Economy MHIE-Hochdruck-Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Sensoren sind als Zubehör erhältlich.

Betriebsdaten

Motordaten

Spannungstoleranz:

Motornennleistung: 1100 W

Motor-Effizienzklasse:

Nennstrom: 11.8 A

Nenndrehzahl: 3500 U/Min

Motorwirkungsgrad 50

Motorwirkungsgrad 75

Motorwirkungsgrad 100

Isolationsklasse: F

Fördermedium: Water

Schutzart:

Werkstoffe

Pumpengehäuse: Stainless steel

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: BQ1VGG

Material Dichtung: FKM

Einbaumaße

Saugseitiger Rohranschluss: Rp 11/4

Druckseitiger Rohranschluss: Rp 1

Produktdaten

Bestellinformationen

Fabrikat:

Produktbezeichnung: Economy MHIE403-2

(1x220/230/240

V, EPDM)

Gewicht netto ca.: 17.7 kg

Artikelnummer: 4249708

Min. Medientemperatur: -15 oC

Max. Medientemperatur: 90 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 10 bar

Maximaler Zulaufdruck: 6 bar
