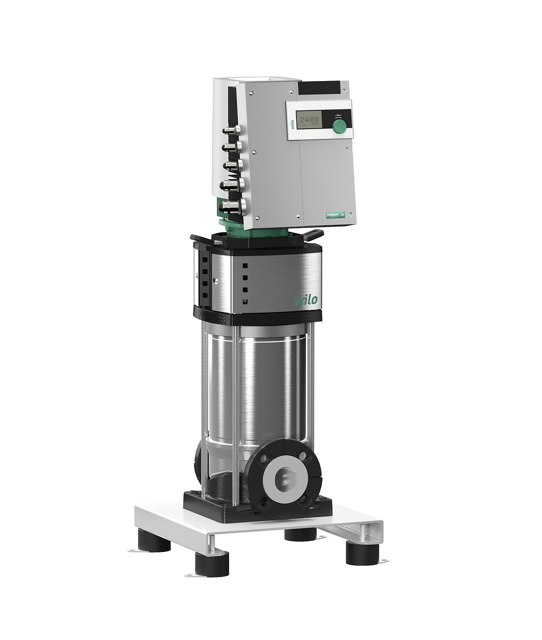

Wilo Hochdruck-Kreiselpumpe
Helix EXCEL 5202/1-1/16/E/KS,DN 80,6.1kW

Normalsaugende vertikale Hochdruck

Kreiselpumpe in Inline-Bauform.

Pumpe in kompakter Bauart mit

durchgehender Motor-Pumpenwelle und

drehrichtungsunabhängiger

Gleitringdichtung. Stufenkammern, Lauf-

und Leiträder sind aus Edelstahl. Pumpen

Grundplatte aus kataphoresebeschichtetem

Gusseisen mir Ovalflanschanschlüssen.

Die Pumpe ist geeignet für den Einsatz

in der Wasserversorgung und

Druckerhöhung, in industriellen

Umwälzsystemen sowie in

Prozesswasserkreisläufen und

geschlossenen Kühlkreisläufen. Sie kann

zudem in Feuerlöschanlagen,

Waschanlagen, Bewässerung sowie für die

Regenwassernutzung verwendet werden.

Besonderheiten/Produktvorteile

Geeignet für Trinkwasseranwendungen und

spezielle Anwendungen dank

Edelstahlkonstruktion

Platzsparendes, kompaktes und robustes

Pumpendesign

Geeignet für den Einsatz bei

Umgebungstemperaturen von bis zu 50 oC

und erweitertem Anwendungsbereich,

insbesondere für die Systemintegration

Lieferumfang

Mehrstufige vertikale Pumpe Wilo-Medana

CV1-L

Ovalgegenflansche aus Edelstahl Rp 1 bis

Rp 2" mit dazugehörigen Schrauben,

Muttern und Dichtungen

Einbau- und Betriebsanleitung

Bauart

Pumpe in Inline-Bauart mit durchgehender

Motor-/Pumpenwelle

Pumpenhydraulik und Pumpengehäuse aus

1.4301 (AISI 304)

Pumpenlaufräder, Stufenkammern, Welle

und Pumpengehäuse aus 1.4404 (AISI316L)

Edelstahl auf Anfrage. Pumpengehäuse aus

1.4404 (AISI316L) nur erhältlich mit DIN

Rundflansch

Ovalflanschanschluss

DIN-Rundflansch oder Victaulic-Anschluss

erhältlich auf Anfrage

Wechselstrom- oder Drehstrommotor

Motorschutz ist optional für 3x-Motoren

verfügbar. Diese Option ist für den

Einsatz mit externem Frequenzumrichter

erforderlich

Wechselstrommotor ausgestattet mit

Kondensator mit integriertem thermischem

Motorschutz (inkl. automatischer

Wiedereinschaltung)

Trinkwasserzulassung für Pumpen mit

mediumberührenden Teilen aus Edelstahl

(EPDM-Ausführung)

Bypass-Sets sind als Zubehör erhältlich

Betriebsdaten

Mindesteffizienzindex (MEI): 0.7

Motordaten

Elektromagnetische Verträglichkeit:

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60 Hz 3x460 V,

50/60 Hz 3x480 V, 50/60

Hz

Spannungstoleranz:

Motornennleistung: 5500 W

Motor-Effizienzklasse:

Fördermedium: Water

Nennstrom: 9.3 A

Drehzahl min.: 500 U/Min

Drehzahl max.: 2800 U/Min

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: Stainless steel

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: BQ1EGG

Produktdaten

Material Dichtung: EPDM

Einbaumaße

Saugseitiger Rohranschluss: DN 80

Druckseitiger Rohranschluss: DN 80

Bestellinformationen

Fabrikat:

Produktbezeichnung: Helix EXCEL

5202/1-1/16/E/KS

Gewicht netto ca.: 116 kg

Artikelnummer: 4247250

Min. Medientemperatur: -20 oC

Max. Medientemperatur: 120 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 16 bar

Maximaler Zulaufdruck: 10 bar
