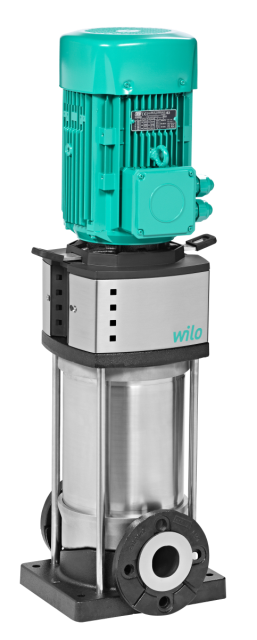

Wilo Hochdruck-Kreiselpumpe
Helix V 3609-1/25/E/KS/400-50,DN 65,30kW

Hocheffiziente Hochdruck-Kreiselpumpe in

vertikaler Ausführung mit Inline

Anschlüssen.

Die normalsaugende Hochdruck

Kreiselpumpe in kompakter Bauart

ermöglicht eine einfache Wartung. Die

Pumpenwelle und die Motorwelle des IEC

Norm-Motors sind mithilfe einer

Schalenkupplung verbunden und ein

gesondertes Laternen-Kugellager gewährt

die optimale Aufnahme von Axialkräften.

Zwischenlager in der Hydraulik und

korrosionsbeständige Welle mit

Edelstahlhülse gewährleisten eine lange

Lebensdauer. Spezielle, fest angebaute

Hebeösen ermöglichen den einfachen

Einbau der Pumpe.

Die Pumpe ist geeignet für den Einsatz

in der Wasserversorgung und

Druckerhöhung, in industriellen

Umwälzsystemen sowie in

Prozesswasserkreisläufen und

geschlossenen Kühlkreisläufen. Sie kann

ferner in Feuerlöschanlagen,

Waschanlagen sowie für die Bewässerung

verwendet werden.

Besonderheiten/Produktvorteile

Wirkungsgradoptimierte, lasergeschweißte

2D-/3D-Hydraulik mit Durchfluss- und

Entgasungsoptimierung

Korrosionsbeständige Laufräder,

Leiträder und Stufengehäuse

Volumenstrom- und NPSH-optimiertes

Pumpengehäuse

Wartungsfreundliche Bauform mit

besonders robustem Kupplungsschutz

Trinkwasser-Zulassung für Pumpen mit

mediumberührenden Teilen aus Edelstahl

(EPDM-Ausführung)

Lieferumfang

Wilo-Helix V Hochdruck-Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Der Motorschutz ist auf Anfrage oder

bauseitig vorzusehen.

Die Standardlage des Klemmenkastens ist

am Saugflansch ausgerichtet, die bei

Bedarf jedoch geändert werden kann.

Die Wilo-Helix V ist mit einer

anwenderfreundlichen Gleitringdichtung

in Kartuschen-Bauweise und mit einer

serienmäßigen Dichtung für eine einfache

Wartung ausgestattet

Die Ausbaukupplung (bei>7,5 kW)

ermöglicht einen Austausch der

Gleitringdichtung, ohne Ausbau des

Motors

Das flexible, in zwei Ausrichtungen

erhältliche Laternendesign ermöglicht

den direkten Zugang zur

Gleitringdichtung.

Runde Gegenflansche aus Grauguss oder

Edelstahl, Schrauben, Muttern und

Dichtungen sind als Zubehör erhältlich.

Bypass-Sets sind als Zubehör erhältlich.

Wilo-Helix V in ATEX-Ausführung auf

Anforderung

Werkstoffe

Laufrad: 1.4404, X2CrNiMo17-12-2

Pumpengehäuse: 1.4308, GX5CrNi19-10

Material Dichtung: EPDM

Welle: 1.4057, X20CrNi17-2

Wellendichtung: U3BE3GG

Betriebsdaten

Motordaten

Einbaumaße

Bestellinformationen
