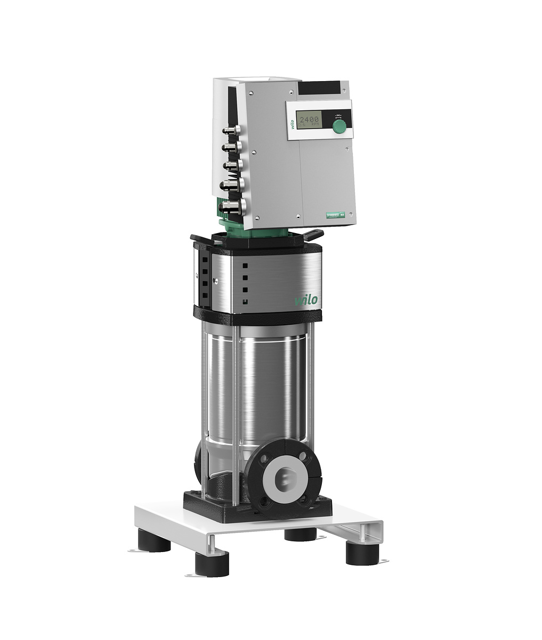

Wilo Hochdruck-Kreiselpumpe
Helix EXCEL2203-5.5-2/16/V/KS,DN50,5.5kW

Hocheffiziente Hochdruck-Kreiselpumpe

mit EC-Motor der Energieeffizienzklasse

IE5 entsprechend IEC 60034-30-2, in

vertikaler Ausführung, mit eingebautem

High Efficiency Drive und Inline

Anschlüssen. Der integrierte

Frequenzumrichter ermöglicht eine

variable Drehzahl, Druck- und PID

Regelung.

Regelungsarten

"Drehzahlregelung": Manuell durch grünen

Knopf oder durch externe Signale

Konstanter oder variabler Druck:

Druckregelung mit Sensor,

Sollwerteinstellung durch grünen Knopf

oder externe Signale

PID-Regelung: andere konstante

Steuerungsvariablen (Temperatur,

Volumenstrom, Druck....) mit Sensor,

Sollwert-Einstellung mit dem grünen

Knopf, mithilfe externer Signale

Das Elektronikmodul bietet verschiedene

Schutzfunktionen einschließlich

Überlastschutz, Wassermangelerkennung

als auch Schutz vor Netzunterspannung

oder -überspannung, hoher

Umgebungstemperatur, Phasenausfall,

blockierten Pumpen und Kurzschluss.

Fehlermeldungen werden über das Display

ausgegeben.

Eingang:

In1: Eingang, Sensorsignal 4

- 20 mA, 0

10 V, 0

- 20 mA oder 2

- 10 V

In2: Eingang, Sollwert 0

- 20 mA, 0

- 10

V, 4

- 20 mA oder 2

- 10 V

Ausgang:

Spannungsausgang +24 V mit max.

Kontaktstärke von 50 mA

Potentialfreie Sammelbetriebs- und

Sammelstörmeldungen

Ext. Ein/Aus-Modus.

Infrarotkommunikation

Steckplatz für Wilo-IF-Module Modbus,

BACnet, CAN, PLR, LON für die Anbindung

an die Gebäudeautomation

Grüne-Knopf-Technologie und Display

ermöglichen eine besonders einfache

Parametrierung und Betrieb des

Elektronikmoduls. Die Pumpe ist mit

einem hochleistungsfähigen

Kupplungsschutz ausgestattet. Spezielle,

eingebaute Hebeösen stellen einen

einfachen Pumpeneinbau sicher.

Zwischenlager in der Hydraulik und

korrosionsbeständige Welle mit

Edelstahlhülse gewährleisten eine lange

Lebensdauer.

Die Pumpe ist geeignet für den Einsatz

in der Wasserversorgung und

Druckerhöhung, in industriellen

Umwälzsystemen sowie in

Prozesswasserkreisläufen und

geschlossenen Kühlkreisläufen. Sie kann

ferner in Waschanlagen sowie für die

Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Hocheffizienter EC-Motor der

Energieeffizienzklasse IE5 entsprechend

IEC 60034-30-2

Einfacher Betrieb und Einstellung durch

grünen Knopf mit Blockierfunktion und

Display

Wirkungsgradoptimierte, lasergeschweißte

und hocheffiziente 2D-/3D-Hydraulik (mit

Durchfluss- und Entgasungsoptimierung)

Korrosionsbeständige Laufräder,

Leiträder und Stufengehäuse

Volumenstrom- und NPSH-optimiertes

Pumpengehäuse

Wartungsfreundliche Bauart

Trinkwasser-Zulassung für Pumpen mit

mediumberührenden Teilen aus Edelstahl

(EPDM-Ausführung)

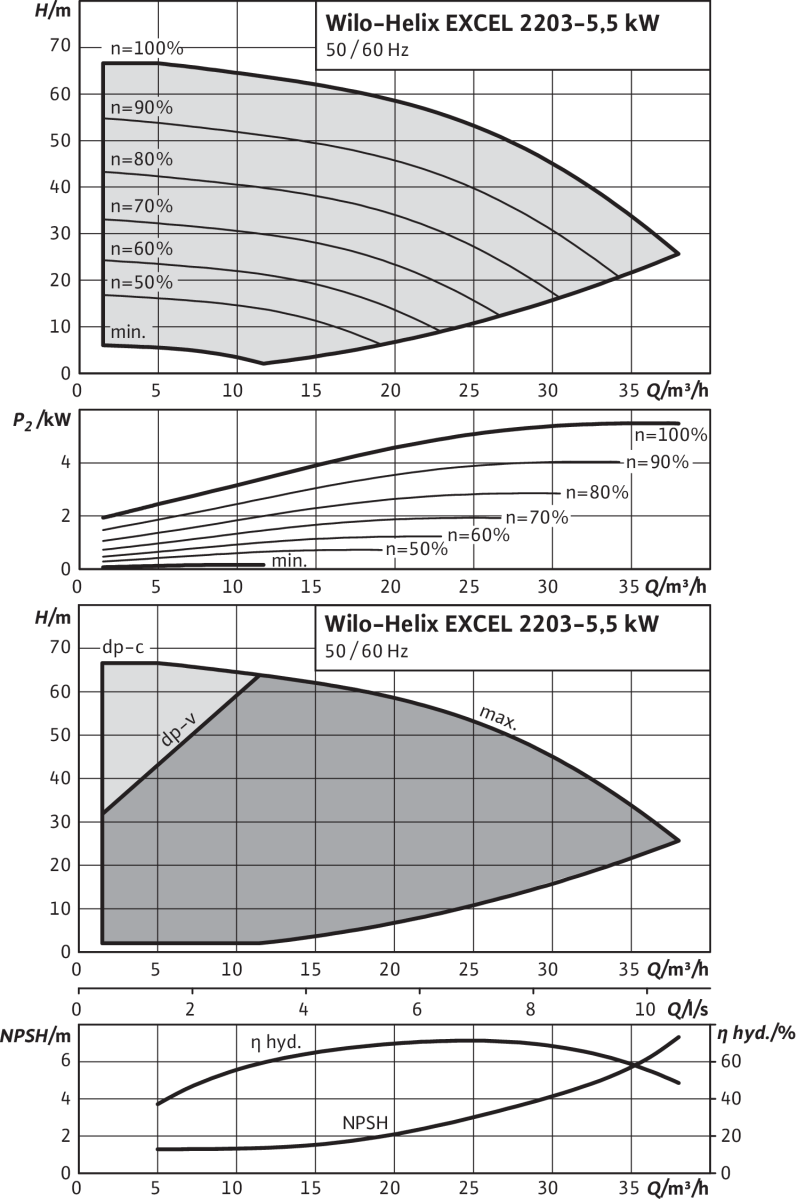

Betriebsdaten

Mindesteffizienzindex (MEI): 0.7

Motordaten

Elektromagnetische Verträglichkeit:

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60 Hz 3x460 V,

50/60 Hz 3x480 V, 50/60

Hz

Spannungstoleranz:

Motornennleistung: 5500 W

Motor-Effizienzklasse:

Fördermedium: Water

Nennstrom: 9.3 A

Drehzahl min.: 500 U/Min

Drehzahl max.: 2800 U/Min

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: 1.4409

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: BQ1VGG

Produktdaten

Material Dichtung: FKM

Einbaumaße

Saugseitiger Rohranschluss: DN 50

Druckseitiger Rohranschluss: DN 50

Bestellinformationen

Fabrikat:

Produktbezeichnung: Helix EXCEL 2203

5.5-2/16/V/KS

Gewicht netto ca.: 89 kg

Artikelnummer: 4171842

Min. Medientemperatur: -15 oC

Max. Medientemperatur: 90 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 16 bar

Maximaler Zulaufdruck: 10 bar
