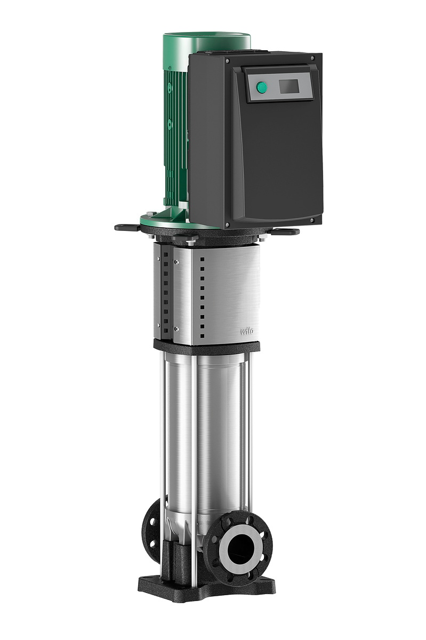

Wilo Hochdruck-Kreiselpumpe
Helix VE3604-2/16/V/K/2G,DN65,11kW

Hocheffiziente Hochdruck-Kreiselpumpe in

vertikaler Ausführung mit Inline

Anschlüssen, IEC-Motor mit

Motoreffizienzklasse IE4 und

integriertem, luftgekühltem

Frequenzumrichter. Der integrierte

Frequenzumrichter ermöglicht eine

variable Drehzahl, Druck- und PID

Regelung.

Regelungsarten

"Drehzahlregelung": Manuell durch grünen

Knopf oder durch externe Signale

Konstanter oder variabler Druck:

Druckregelung mit Sensor,

Sollwerteinstellung durch grünen Knopf

oder externe Signale

PID-Regelung: andere konstante

Steuerungsvariablen (Temperatur,

Volumenstrom, Druck....) mit Sensor,

Sollwert-Einstellung mit dem grünen

Knopf, mithilfe externer Signale

Das Elektronikmodul bietet verschiedene

Schutzfunktionen einschließlich

Überlastschutz, Wassermangelerkennung

als auch Schutz vor Netzunterspannung

oder -überspannung, hoher

Umgebungstemperatur, Phasenausfall,

blockierten Pumpen und Kurzschluss.

Fehlermeldungen werden über das Display

ausgegeben.

Eingang:

In1: Eingang, Sensorsignal 4

- 20 mA, 0

10 V, 0

- 20 mA oder 2

- 10 V

In2: Eingang, Sollwert 0

- 20 mA, 0

- 10

V, 4

- 20 mA oder 2

- 10 V

Ausgang:

Spannungsausgang +24 V mit max.

Kontaktstärke von 50 mA

Potentialfreie Sammelbetriebs- und

Sammelstörmeldungen

Ext. Ein/Aus-Modus.

Infrarotkommunikation

Steckplatz für Wilo-IF-Module Modbus,

BACnet, CAN, PLR, LON für die Anbindung

an die Gebäudeautomation

Der Anschluss der Pumpen- und Motorwelle

erfolgt mittels Schalenkupplung. Ein

gesondertes Laternen-Kugellager stellt

die optimale Aufnahme von Axialkräften

sicher. Spezielle, fest angebaute

Hebeösen ermöglichen den einfachen

Einbau der Pumpe.

Die Pumpe ist geeignet für den Einsatz

in der Wasserversorgung und

Druckerhöhung, in industriellen

Umwälzsystemen sowie in

Prozesswasserkreisläufen und

geschlossenen Kühlkreisläufen. Sie kann

ferner in Waschanlagen sowie für die

Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

Einfacher Betrieb und Einstellung durch

grünen Knopf mit Blockierfunktion und

Display

Wirkungsgradoptimierte, lasergeschweißte

und hocheffiziente 2D-/3D-Hydraulik (mit

Durchfluss- und Entgasungsoptimierung)

Korrosionsbeständige Laufräder,

Leiträder und Stufengehäuse

Hydraulik mit Durchfluss- und

Entgasungsoptimierung

Volumenstrom- und NPSH-optimiertes

Pumpengehäuse

Wartungsfreundliche Bauart

Trinkwasser-Zulassung für Pumpen mit

mediumberührenden Teilen aus Edelstahl

(EPDM-Ausführung)

Betriebsdaten

Mindesteffizienzindex (MEI): 0.7

Motordaten

Elektromagnetische Verträglichkeit:

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60 Hz 3x460 V,

50/60 Hz 3x480 V, 50/60

Hz

Spannungstoleranz:

Motornennleistung: 11000 W

Motor-Effizienzklasse:

Fördermedium: Water

Nennstrom: 17.4 A

Drehzahl min.: 1000 U/Min

Drehzahl max.: 2930 U/Min

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: 1.4409

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: BQ1VGG

Produktdaten

Material Dichtung: FKM

Material Stufenkammer: Stainless steel

Einbaumaße

Saugseitiger Rohranschluss: DN 65

Druckseitiger Rohranschluss: DN 65

Bestellinformationen

Fabrikat:

Produktbezeichnung: Helix VE

3604-2/16/V/KS

Gewicht netto ca.: 225 kg

Min. Medientemperatur: -15 oC

Artikelnummer: 4166253

Max. Medientemperatur: 90 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 16 bar

Maximaler Zulaufdruck: 10 bar
