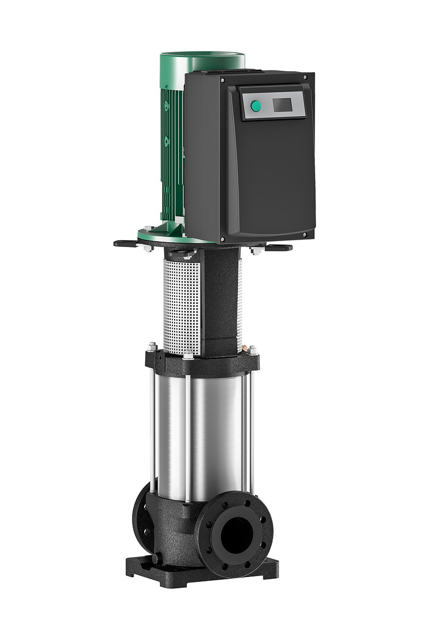

Wilo Hochdruck-Kreiselpumpe
MVIE 9502-3/25/E/3-2-2G,DN100,18.5kW

Normalsaugende vertikale Hochdruck

Kreiselpumpe in Inline-Bauart mit

eingebautem luftgekühltem

Frequenzumrichter Der eingebaute

Frequenzumrichter ermöglicht eine

variable Drehzahl sowie Druck- und PID

Regelung.

Regelungsarten

"Drehzahlregelung": Manuell durch grünen

Knopf oder durch externe Signale

Konstanter oder variabler Druck:

Druckregelung mit Sensor,

Sollwerteinstellung durch grünen Knopf

oder externe Signale

PID-Regelung: andere konstante

Steuerungsvariablen (Temperatur,

Volumenstrom, Druck....) mit Sensor,

Sollwert-Einstellung mit dem grünen

Knopf, mithilfe externer Signale

Das Elektronikmodul bietet verschiedene

Schutzfunktionen einschließlich

Überlastschutz, Wassermangelerkennung

als auch Schutz vor Netzunterspannung

oder -überspannung, hoher

Umgebungstemperatur, Phasenausfall,

blockierten Pumpen und Kurzschluss.

Fehlermeldungen werden über das Display

ausgegeben.

Eingang:

In1: Eingang, Sensorsignal 4

- 20 mA, 0

10 V, 0

- 20 mA oder 2

- 10 V

In2: Eingang, Sollwert 0

- 20 mA, 0

- 10

V, 4

- 20 mA oder 2

- 10 V

Ausgang:

Spannungsausgang +24 V mit max.

Kontaktstärke von 60 mA

Potentialfreie Sammelbetriebs- und

Sammelstörmeldungen

Ext. Ein-/Aus-Modus.

Infrarotkommunikation

Steckplatz für Wilo-IF-Module Modbus,

BACnet, CAN, PLR, LON für die Anbindung

an die Gebäudeautomation

Der Anschluss der Pumpen- und Motorwelle

erfolgt mittels Schalenkupplung. Ein

gesondertes Laternen-Kugellager stellt

die optimale Aufnahme von Axialkräften

sicher.

Pumpe geeignet für den Einsatz in der

Wasserversorgung und Druckerhöhung,

industriellen Umwälzsystemen,

Prozesswasser- und

Kühlwasserkreisläufen,

Feuerlöschanlagen, Waschanlagen und der

Bewässerung. Sie kann ferner in

Waschanlagen sowie für die Bewässerung

verwendet werden.

Besonderheiten/Produktvorteile

Korrosionsbeständige Lauf- und Leiträder

und Stufengehäuse

Lieferumfang

Wilo-Multivert MVIE-Hochdruck

Kreiselpumpe

Einbau- und Betriebsanleitung

Hinweise zur Bauart

Runde Gegenflansche sind als Zubehör

erhältlich

Optionale, einsteckbare IF-Module

Sensoren sind als Zubehör erhältlich.

Bypass-Sets sind als Zubehör erhältlich.

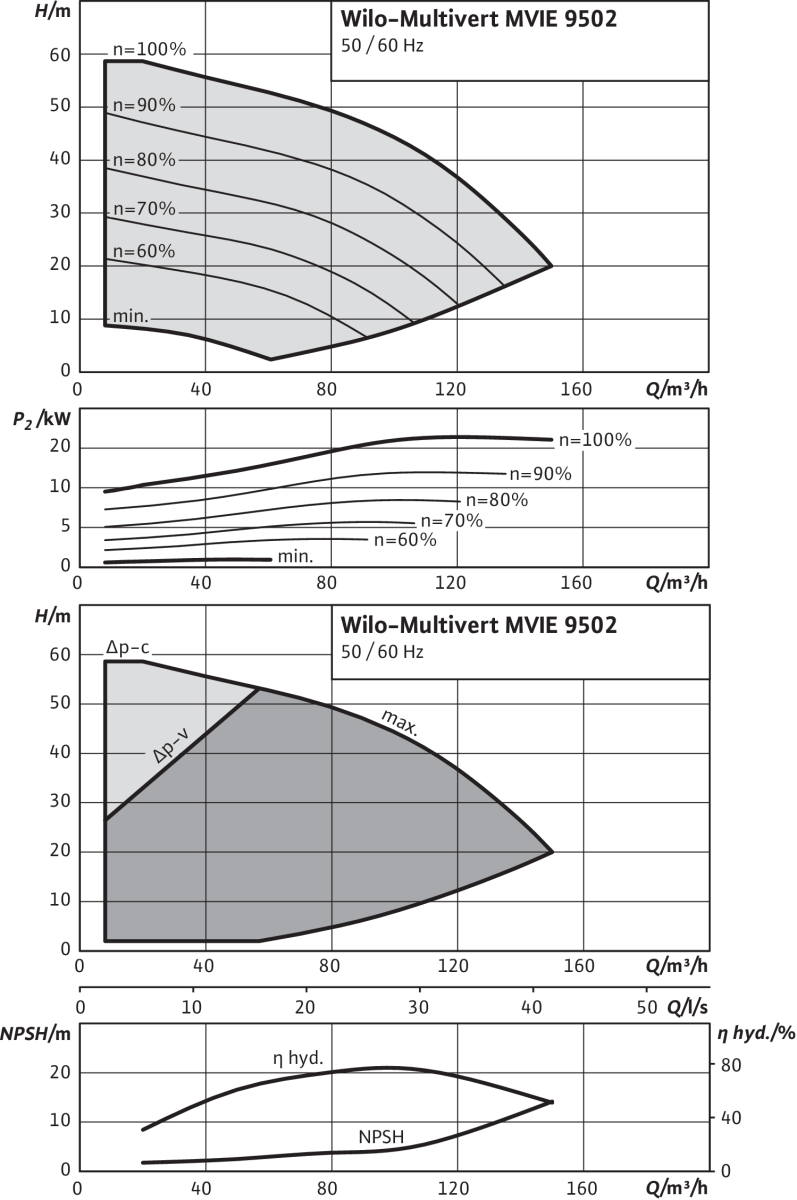

Betriebsdaten

Mindesteffizienzindex (MEI): 0.4

Motordaten

Elektromagnetische Verträglichkeit:

Netzanschluss: 3x380 V, 50/60 Hz 3x400

V, 50/60 Hz 3x440 V, 50/60 Hz 3x460 V,

50/60 Hz 3x480 V, 50/60

Hz

Spannungstoleranz:

Motornennleistung: 18500 W

Motor-Effizienzklasse:

Fördermedium: Water

Nennstrom: 43.9 A

Drehzahl min.: 1140 U/Min

Drehzahl max.: 2955 U/Min

Isolationsklasse: F

Schutzart:

Werkstoffe

Pumpengehäuse: Grey cast iron

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: U3BE3GG

Produktdaten

Material Dichtung: EPDM

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Produktbezeichnung: Multivert MVIE 9502

(3x380/400/460 V,

EPDM, )

Gewicht netto ca.: 277 kg

Min. Medientemperatur: -15 oC

Artikelnummer: 4166181

Max. Medientemperatur: 120 oC

Min. Umgebungstemperatur: -15 oC

Max. Umgebungstemperatur: 50 oC

Maximaler Betriebsdruck: 25 bar

Maximaler Zulaufdruck: 10 bar
