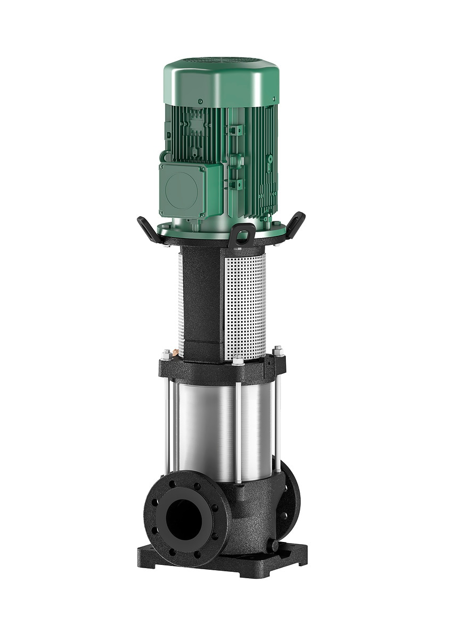

Wilo Hochdruck-Kreiselpumpe
MVI 9503/1-3/25/E/3-400-50,DN100,30kW
Kaufmännische Daten
| Artikelnummer | 4082567 |
| Preis (UVP) | 11.669,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Pumpen |
| Warengruppe | Wilo-Multivert MVI |
| Auslaufdatum | 30.06.2025 |
Ausschreibungstext
Normalsaugende vertikale Hochdruck
Kreiselpumpe in Inline-Bauart
Der Anschluss der Pumpenwelle und der
Motorwelle des IEC-Norm-Motors erfolgt
mittels Schalenkupplung. Ein
gesondertes Laternen-Kugellager stellt
die optimale Aufnahme von Axialkräften
sicher. Zwischenlager in der Hydraulik
gewährleisten eine lange Lebensdauer.
Pumpe geeignet für den Einsatz in der
Wasserversorgung und Druckerhöhung,
industriellen Umwälzsystemen,
Prozesswasser- und
Kühlwasserkreisläufen,
Feuerlöschanlagen, Waschanlagen und der
Bewässerung. Sie kann ferner in
Feuerlöschanlagen, Waschanlagen sowie
für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
Korrosionsbeständige Lauf- und Leiträder
und Stufengehäuse
Lieferumfang
Wilo-Multivert MVI-Hochdruck
Kreiselpumpe
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Der Motorschutz ist auf Anfrage oder
bauseitig vorzusehen.
Die Ausbaukupplung (bei >= 15 kW)
ermöglicht einen Austausch der
Gleitringdichtung, ohne Ausbau des
Motors
Gegenflansche sind als Zubehör
erhältlich.
Bypass-Sets sind als Zubehör erhältlich.
Normalsaugende vertikale Hochdruck
Pumpe geeignet für den Einsatz in der
Wasserversorgung und Druckerhöhung,
industriellen Umwälzsystemen,
Prozesswasser- und
Kühlwasserkreisläufen,
Feuerlöschanlagen, Waschanlagen und der
Bewässerung. Sie kann ferner in
Feuerlöschanlagen, Waschanlagen sowie
für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
Kreiselpumpe in Inline-Bauart
Korrosionsbeständige Lauf- und Leiträder
und Stufengehäuse
Lieferumfang
Wilo-Multivert MVI-Hochdruck
Kreiselpumpe
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Der Motorschutz ist auf Anfrage oder
bauseitig vorzusehen.
Die Ausbaukupplung (bei >= 15 kW)
Der Anschluss der Pumpenwelle und der
ermöglicht einen Austausch der
Gleitringdichtung, ohne Ausbau des
Motors
Gegenflansche sind als Zubehör
erhältlich.
Bypass-Sets sind als Zubehör erhältlich.
Betriebsdaten
Fördermedium: Wasser
Produktdaten
Min. Medientemperatur: -15 oC
Motorwelle des IEC-Norm-Motors erfolgt
Max. Medientemperatur: 120 oC
Min. Umgebungstemperatur: -15 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 25 bar
Maximaler Zulaufdruck: 10 bar
Mindesteffizienzindex (MEI): 0.4
Motordaten
Netzanschluss: 3x400 V, 50 Hz
Spannungstoleranz: +-10 %
Motornennleistung: 22000 W
mittels Schalenkupplung. Ein
Motor-Effizienzklasse: IE3
Nennstrom: 39.1 A
Nenndrehzahl: 2940 U/Min
Leistungsfaktor: 0.87
Motorwirkungsgrad 50%: 92.7 %
Motorwirkungsgrad 75%: 92.7 %
Motorwirkungsgrad 100%: 92.7 %
Isolationsklasse: F
Schutzart: IP55
Werkstoffe
gesondertes Laternen-Kugellager stellt
Pumpengehäuse: Grauguss
Laufrad: Edelstahl
Welle: Edelstahl
Wellendichtung: U3BE3GG
Material Dichtung: EPDM
Einbaumaße
Saugseitiger Rohranschluss: DN 100
Druckseitiger Rohranschluss: DN 100
Bestellinformationen
Fabrikat: Wilo
die optimale Aufnahme von Axialkräften
Produktbezeichnung: Multivert MVI 9503/1
(3x400V, EPDM, PN 25)
Gewicht netto ca.: 241 kg
Artikelnummer: 4082567
sicher. Zwischenlager in der Hydraulik
gewährleisten eine lange Lebensdauer.
Technische Daten
| Breite (mm) | 1600 |
| Höhe (mm) | 650 |
| Gewicht (kg) | 250,00 |
| Tiefe (mm) | 800 |
