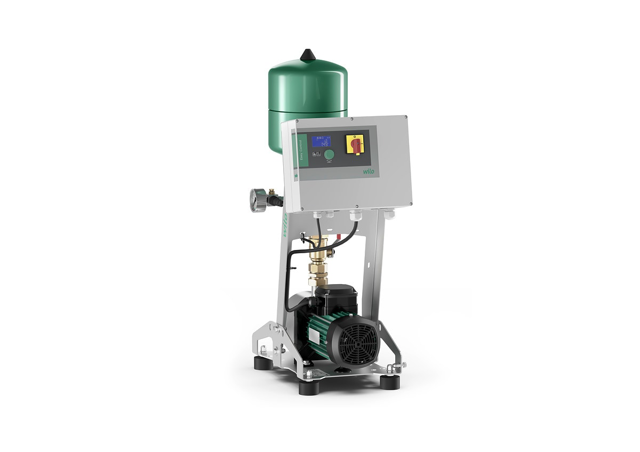

Wilo Hochdruck-Kreiselpumpe
ISAR MODH1-1CH1-L-605/EC,G1 1/4,1.5kW

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

horizontalen Edelstahl

Hochdruckkreiselpumpen. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Prozesswasser, Kühlwasser oder anderen

Gebrauchswässern, die die verwendeten

Werkstoffe weder chemisch noch

mechanisch angreifen und keine abrasiven

oder langfaserigen Bestandteile

enthalten.

Besonderheiten/ Produktvorteile

Hohe Betriebssicherheit durch Anlage

mit einer, zwei oder drei horizontalen

mehrstufigen CH1-L-Pumpen mit Hydraulik

aus Edelstahl

Einfache Installation und Wartung dank

spezieller, flexibel einstellbarer

Anschlüsse an Sammelverrohrungen

Einfache Inbetriebnahme und Betrieb mit

dem Easy Controller

Trinkwasserzulassung (ACS und UBA

Liste) für Pumpen mit medienberührenden

Bauteilen aus Edelstahl

Ausstattung/ Funktion

1 CH1-L-Pumpe pro Anlage

Medienberührte Bauteile sind

korrosionsbeständig

Galvanisch verzinkter Grundrahmen mit

höhenverstellbaren Schwingungsdämpfern

zur Körperschallisolierung

Absperrventil an jeder Pumpe auf Saug-

und Druckseite

Rückflussverhinderer, druckseitig

Drucksensor, enddruckseitig

Manometer optional, saugseitig

Manometer, enddruckseitig

Membrandruckbehälter (8 l/PN 10)

Wassermangelsicherung optional

EC-Regelung mit IP 54

Kunststoffgehäuse, bestehend aus

internem Netzteil, Mikroprozessor,

analogen und digitalen Eingangs- und

Ausgangsmodulen

Bedienung/ Anzeige

Vollelektronischer Easy Controller mit

internem Netzteil, Mikroprozessor,

analogen und digitalen Eingängen und

Ausgängen für die Ansteuerung und

Verknüpfung von Festdrehzahl

Einzelpumpen

Werkseitig voreingestellte Parameter

für einfache Inbetriebnahme/Start

Einstellung des Sollwerts,

Betriebsparameter und Quittierung der

Störmeldungen durch Grüne-Knopf

Technologie

LC-Display (hinterleuchtet) zur Anzeige

der Betriebsdaten, der Reglerparameter,

des Betriebsstatus der Pumpe, des

Istdrucks, der Fehlermeldungen und des

Verlaufsprotokolls

LEDs zur Anzeige des Anlagenstatus

(Betrieb/Störung/Wassermangel/Überdruck)

Feststellbarer Hauptschalter

Menüführung mit Symbolen

Sperren der Parametereinstellungen

Betrieb wählbar mit/ohne Reservepumpe

Betriebsstundenzähler für jede Pumpe

Betriebsstundenzähler für die gesamte

Anlage

Netz-Ein/Aus-Zähler für jede Anlage

Störungsprotokoll für die letzten 9

Störungen

Zubehör

Zubehör kann optional bestellt werden.

Der Einbau kann werkseitig erfolgen oder

nachträglich nach technischer Klärung.

Empfohlenes Zubehör (gesondert

bestellen)

Optionaler Bausatz WMS zur

Wassermangelsicherung

Flexible Anschlussleitungen oder

Kompensatoren
