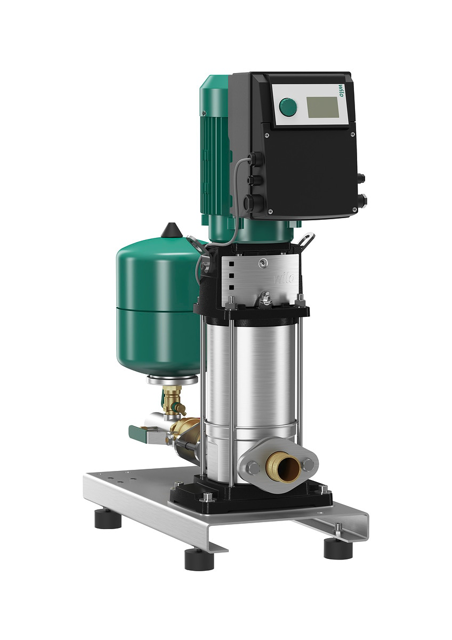

Wilo Einzelpumpenanlage
SiBoost Smart 1 HELIX VE5203-ES,11kW
Kaufmännische Daten
| Artikelnummer | 2547330 |
| Preis (WLP) | 19.280,00 / Stck |
| Hauptwarengruppe | Druckerhöhung, Einpumpenanlage |
| Warengruppe | Wilo-SiBoost Smart 1 Helix VE |
| Rabattgruppe | PG6 Gr. Wasserver. |
| Maße inkl. Verpackung | 1300 x 1050 x 1695 mm; 363 kg |
Ausschreibungstext
Kompakt-Druckerhöhungsanlage für den
unmittelbaren oder mittelbaren
Anschluss. Bestehend aus
normalsaugenden, vertikalen Edelstahl
Hochdruckkreiselpumpen in
Trockenläuferausführung, wobei jede
Pumpe über einen Frequenzumrichter
verfügt. Anschlussfertig mit
Edelstahlverrohrung, auf Grundrahmen
montiert, mit allen erforderlichen Mess-
und Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung
und Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (für diese
Zwecke sind gemäß DIN 1988 und DIN EN
806 Anlagen mit einer Reservepumpe
vorzusehen) sowie in Industriesystemen.
Zur Förderung von Trinkwasser,
Brauchwasser, Kühlwasser, Löschwasser
(außer für Feuerlöschanlagen gemäß DIN
14462 und mit Genehmigung der örtlichen
Brandschutzbehörden) oder anderen
Gebrauchswässern, die das Material weder
chemisch noch mechanisch angreifen und
keine abrasiven oder langfaserigen
Bestandteile enthalten.
Besonderheiten/Produktvorteile
Robustes System mit Edelstahl
Hochdruckkreiselpumpen der Baureihe
Helix VE und eingebautem luftgekühltem
Frequenzumrichter
Hocheffiziente Pumpenhydraulik in
Verbindung mit IE4-äquivalenten Norm
Motoren
Überproportional große Regelbandbreite
des Frequenzumrichters von 25 Hz bis
maximal 60 Hz (je nach Ausführung)
Integrierter Motorvollschutz über PTC
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Kundenspezifische Anlage auf Anfrage
Ausstattung/Funktion
1 Pumpe der Baureihe Helix VE 2 bis
Helix VE 52, mit IE5-äquivalentem Norm
Motor und stufenlosem Regelbetrieb mit
integriertem Frequenzumrichter
Grundrahmen Stahl verzinkt mit
höhenverstellbaren Schwingungsdämpfern
zur Körperschallisolierung
Medienberührte Teile sind korrosionsfest
Verrohrung Edelstahl
Druckseitig:
Absperrarmatur
Rückflussverhinderer
Membrandruckbehälter 8 l, PN 16
Drucksensor 4..20 mA
Manometer
Saugseitig:
Drucksensor 4..20 mA
Manometer
Aufstellung auf verzinktem Grundrahmen
mit höhenverstellbaren
Schwingungsdämpfern, mit
Membrandruckgefäß (Volumen 8 l)
einschließlich Durchflussarmatur nach
DIN 4807, eingebautem
Rückflussverhinderer, Drucksensoren (4 -
20 mA) und Manometer für die
automatische Regelung des Systems über p
= konstant bzw. p = variabel.
Förderhöhen-Sollwert stufenlos
einstellbar über einen Druckknopf auf
dem Frequenzumrichter. Automatische
Nullmengenerkennung und Abschaltung.
Eingebauter Motorschutz durch
elektronische Stromüberwachung.
Mit LC-Display für die Anzeige des
Status und des Istdrucks, Bedienung über
einen Druckknopf für die Konfiguration
des Druckniveaus und der Sollwert
Standardeinstellungen sowie mit
potentialfreien Kontakten für Sammelstör
und Sammelbetriebsmeldung.
Verkabelt und anschlussfertig sowie mit
Absperrarmatur verrohrt, druckseitig am
Grundrahmen montiert.
Kompakt-Druckerhöhungsanlage für den
montiert, mit allen erforderlichen Mess-
und Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung
und Druckerhöhung in Wohn-, Büro- und
Verwaltungsgebäuden, Hotels,
Krankenhäusern, Kaufhäusern (für diese
Zwecke sind gemäß DIN 1988 und DIN EN
806 Anlagen mit einer Reservepumpe
vorzusehen) sowie in Industriesystemen.
Zur Förderung von Trinkwasser,
unmittelbaren oder mittelbaren
Brauchwasser, Kühlwasser, Löschwasser
(außer für Feuerlöschanlagen gemäß DIN
14462 und mit Genehmigung der örtlichen
Brandschutzbehörden) oder anderen
Gebrauchswässern, die das Material weder
chemisch noch mechanisch angreifen und
keine abrasiven oder langfaserigen
Bestandteile enthalten.
Besonderheiten/Produktvorteile
Robustes System mit Edelstahl
Anschluss. Bestehend aus
Hochdruckkreiselpumpen der Baureihe
Helix VE und eingebautem luftgekühltem
Frequenzumrichter
Hocheffiziente Pumpenhydraulik in
Verbindung mit IE4-äquivalenten Norm
Motoren
Überproportional große Regelbandbreite
des Frequenzumrichters von 25 Hz bis
maximal 60 Hz (je nach Ausführung)
Integrierter Motorvollschutz über PTC
normalsaugenden, vertikalen Edelstahl
Integrierte Trockenlauferkennung mit
automatischer Abschaltung bei
Wassermangel über das Leistungskennfeld
der Motor-Regelelektronik
Kundenspezifische Anlage auf Anfrage
Ausstattung/Funktion
1 Pumpe der Baureihe Helix VE 2 bis
Helix VE 52, mit IE5-äquivalentem Norm
Motor und stufenlosem Regelbetrieb mit
integriertem Frequenzumrichter
Hochdruckkreiselpumpen in
Grundrahmen Stahl verzinkt mit
höhenverstellbaren Schwingungsdämpfern
zur Körperschallisolierung
Medienberührte Teile sind korrosionsfest
Verrohrung Edelstahl
Druckseitig:
Absperrarmatur
Rückflussverhinderer
Membrandruckbehälter 8 l, PN 16
Drucksensor 4..20 mA
Trockenläuferausführung, wobei jede
Manometer
Saugseitig:
Drucksensor 4..20 mA
Manometer
Aufstellung auf verzinktem Grundrahmen
mit höhenverstellbaren
Schwingungsdämpfern, mit
Membrandruckgefäß (Volumen 8 l)
einschließlich Durchflussarmatur nach
DIN 4807, eingebautem
Pumpe über einen Frequenzumrichter
Rückflussverhinderer, Drucksensoren (4 -
20 mA) und Manometer für die
automatische Regelung des Systems über p
= konstant bzw. p = variabel.
Förderhöhen-Sollwert stufenlos
einstellbar über einen Druckknopf auf
dem Frequenzumrichter. Automatische
Nullmengenerkennung und Abschaltung.
Eingebauter Motorschutz durch
elektronische Stromüberwachung.
verfügt. Anschlussfertig mit
Mit LC-Display für die Anzeige des
Status und des Istdrucks, Bedienung über
einen Druckknopf für die Konfiguration
des Druckniveaus und der Sollwert
Standardeinstellungen sowie mit
potentialfreien Kontakten für Sammelstör
und Sammelbetriebsmeldung.
Verkabelt und anschlussfertig sowie mit
Absperrarmatur verrohrt, druckseitig am
Grundrahmen montiert.
Edelstahlverrohrung, auf Grundrahmen
