Wilo Elektrisches Zubehör
CC-HVAC System 1 x 43,0A SD WM WP

Wilo-Comfort Controller zum Anschluss

von Pumpen zur Wasserversorgung aus

Bohrlöchern und Behältern.

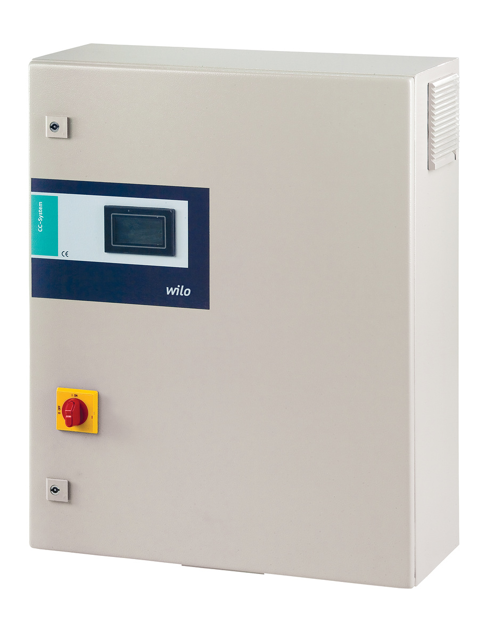

Vollelektronischer Comfort-Controller

(CC) im Stahlblechgehäuse als Standgerät

oder für Wandaufbau, RAL 7035, Struktur,

Schutzart IP 54, komplett verdrahtet.

Schaltgerät geeignet für Anschluss an

Drehstromnetze 3/PE 400V/50Hz nach IEC

60038 (andere Spannungen auf Anfrage)

bestehend aus:

Interner Spannungsversorgung

CPU (+ Pufferbatterie)

Analog/Digitalmodulen

Leistungsteil mit Sicherungen, Schützen

und Motorschutzeinrichtungen

Grafikfähiges Touchdisplay mit 3

farbiger Hintergrundbeleuchtung zur

Signalisierung der Betriebszustände

Betrieb/Störung/quittierte Störung und

zur Symbol- und klartextgestützten

Menüführung in bis zu 27 Sprachen

europäischen und asiatischen Charakters

3 Benutzerebenen, Anzeige bzw.

Einstellbarkeit von Menüsprache,

Passwörtern, Betriebsparametern,

Betriebsstundenzähler (Einzel- und

Gesamtbetriebsstunden),

Historienspeicher für Betriebs- und

Fehlermeldungen mit Zeitstempel über

Echtzeituhr, Pumpenstatus- und

Regelgrößen-Istwertanzeige,

Diagrammfunktion

Hauptschalter, Interner

Revisionsschalter Hand-0-Automatik je

Pumpe

Betriebsartenwahl Hand-Aus-Automatik je

Pumpe über Touchdisplay

Potentialfreie Kontakte (Wechsler) für

Sammelbetriebs- und Sammelstörmeldungen

(SBM/SSM), Einzelbetriebs- und

Einzelstörmeldung (EBM/ESM) und

Trockenlaufmeldung je Pumpe

Auswerterelais (je Pumpe) zum Anschluss

von Tauchelektroden für

Wassermangelsicherung (trennbar für jede

Pumpe bei getrennten Bohrlöchern)

Digitaleingänge für externe Anlagen

EIN/AUS-Schaltung*, Alarmmeldung

Frostschutz*, Sollwertumschaltung**

Analogeingang 0/4-20mA für externe

Sollwertverstellung

Überlastschutz über WSK, Motorschutz

über Motorschutzschalter / in Stern

Dreieck-Anlauf ab 5,5kW über

thermisches Überlastrelais (optional:

PTC/PT100-Auslösung lieferbar)

PID-Regler, automatischer Pumpentausch

und Laufzeitoptimierung bei

Mehrpumpenanlagen

Standardmäßig drei Sollwerte einstellbar

Automatische Störumschaltung auf ruhende

Pumpe

Probekurzlauf der Pumpe während

Stillstand, Pilotpumpenfunktion

Automatische, lastabhängige Zuschaltung

der Spitzenlastpumpe in Abhängigkeit von

programmierbarer Regelgrößen

Programmierbare Regelgrößen:

Druck

- konstant, p-c

Differenzdruck

- konstant, dp-c

Möglichkeit für Live-Zero-Auswertung zur

Drahtbruchüberwachung (Geber

/Sollwerteingang), wahlweise:

Meldung und alle Antriebe Volllast

Meldung und Abschaltung der Anlage

Meldung und eine Pumpe auf am

Frequenzumrichter einstellbare Drehzahl

Bestellbeispiel: W-CTRL-CC-H-2x20,0A-T4

DOL-BM-WP

Schaltgerät für 2 Pumpen mit max.

Pumpennennstrom von 20,0 A,

T4 = Netzanschluss 3x400V,

DOL = Einschaltart der Pumpe: direkt,

BM = ausgeführt als Schaltschrank

Standgerät,

WP = Ausführung für Bohrlochpumpen

Anwendungen (well pump), beinhaltet oben

beschriebene Ausstattung

TP = Temperaturregelung

Lieferumfang

Schaltgerät

Einbau- und Betriebsanleitung

Schaltplan
