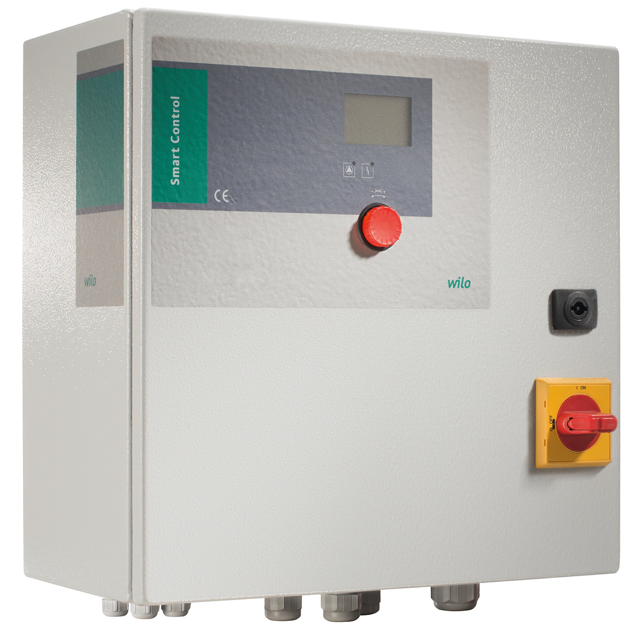

Wilo Schaltgerät Smart Control SC-Lift
SC-L-1x6A-M-DOL-WM

Mikroprozessorgesteuertes Schaltgerät

zur niveauabhängigen Steuerung von einer

Tauchmotorpumpe mittels analogen oder

digitalen Signalgebern. Die Eingabe der

einzelnen Parameter erfolgt durch eine

symbolgestützte Menüführung und einem

Bedienknopf.

Funktionen

Drei unterschiedliche Betriebsarten für

einen weiten Einsatzbereich:

Betriebsart 'Entleeren': Zum Entleeren

von Abwasserschächten

Betriebsart 'Befüllen': Zum Befüllen von

Wassertanks und Zisternen

Einstellbarer Überlastschutz

Thermische Motorüberwachung

Pumpen-Kick-Funktion

Einstellbare Nachlaufzeit

Drehrichtungsüberwachung

Hochwasseralarm mit Zwangseinschaltung

der angeschlossenen Pumpe

Trockenlaufschutz

Fehlerspeicher für 16 Fehlermeldungen

inkl. der Störungsart

Wartungsüberwachung

Ausstattung

Anzeige der aktuellen Betriebszustände

und -daten sowie von Störungen über LC

Display und LEDs

Betriebsstundenzähler

Symbolgestützte Menüführung

Einstellung von Betriebsparametern und

Bedienung über Bedienknopf

Hauptschalter

Motorschutzschalter in der Ausführung

'DOL'

Schmelzsicherung und Überlastrelais in

der Ausführung 'SD'

Betriebsarten-Wahlschalter je Pumpe: Not

/Testbetrieb, Aus, Automatikbetrieb

Fernzugriff über ModBus RTU, BACnet und

optional GSM

Eingänge

1x analoger Präzisionseingang 4-20 mA

für eine Niveausteuerung mit

Niveausensor

2x digitale Eingänge für eine

Niveausteuerung mit Schwimmerschalter

1x digitaler Eingang für

Wasserstandsmangel mit Schwimmerschalter

(Trockenlaufschutz)

1x digitaler Eingang für

Hochwassermeldung mit Schwimmerschalter

(Hochwasseralarm)

1x Eingang für die thermische

Wicklungsüberwachung für Bimetall- oder

PTC-Temperaturfühler

1x Eingang für den Anschluss von

Feuchtigkeitssensoren (z. B.:

Motorraumleckage oder

Dichtraumüberwachung)

1x digitaler Eingang für Extern Ein/Aus

zur Fernein- und Fernausschaltung des

Automatikmodus

Ausgänge

1x potentialfreier Kontakt* für die

Sammelbetriebsmeldung (SBM)

1x potentialfreier Kontakt* für die

Sammelstörmeldung (SSM)

1x potentialfreier Kontakt* für den

Hochwasseralarm

1x potentialfreier Kontakt* als Signal,

um ein Tauchmotor-Rührwerk in

Abhängigkeit einer Pumpe (bei

Stillstand) zu starten

1x analoger Ausgang 0-10 V für die

Ausgabe des Niveau-Istwerts

*Hinweis: Spannungsversorgung muss

bauseits erfolgen!

Lieferumfang

Schaltgerät

Klemmenplan

Einbau- und Bteriebsanleitung

Technische Daten

Werkstoff Gehäuse: Steel

Länge: 210 mm

Breite: 380 mm

Höhe: 600 mm

Gewicht netto ca.: 19.7 kg

Fabrikat:

Art.-Nr.: 2538900

Max. Anzahl ansteuerbarer Pumpen:

Phasen:

Nennspannung: 230 V

Netzfrequenz: 50 Hz

Min. Nennstrom: 4.1 A

Max. Nennstrom pro Pumpe: 6.3 A

Einschaltart: Direkt (DOL)

Schutzart:
