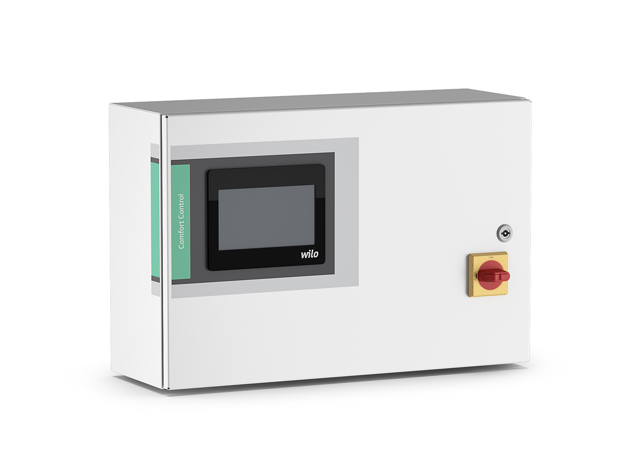

Wilo Pumpensteuerung/Comfort-Regelsystem
CCe-HVAC 1 x 5.5
Kaufmännische Daten
| Artikelnummer | 2536694 |
| Hauptwarengruppe | Schaltgeräte, Pumpenmanagement |
| Warengruppe | Wilo-Regelgerät CCe-HVAC System |
Ausschreibungstext
Wilo-Comfort Controller zur digitalen,
stufenlosen Leistungsregelung von Ein-
und Mehrpumpenanlagen in Heizungs-,
Klima- und Lüftungsanwendungen. Für
stufenlos elektronisch geregelte Pumpen
bzw. Pumpen mit integriertem
Frequenzumrichter.
Vollelektronischer Comfort-Controller
(CCe) im Stahlblechgehäuse (Farbe:
kieselgrau) für Wandaufbau, komplett
verdrahtet. Schaltgerät geeignet für
Anschluss an Drehstromnetze 3/PE 400V/50
Hz nach IEC 60038 (andere Spannungen auf
Anfrage), bestehend aus interner
Spannungsversorgung, CPU,
Pufferbatterie, Analog-/Digitalmodulen,
Leistungsteil mit Sicherungen, Schützen
und Motorschutzeinrichtungen.
Voll grafikfähiges Touchdisplay mit 3
farbiger Hintergrundbeleuchtung zur
Signalisierung der Betriebszustände
Betrieb/Störung/quittierte Störung sowie
zur Symbol- und klartextgestützten
Menüführung in bis zu 27 Sprachen
europäischen und asiatischen Charakters.
3 Benutzerebenen, Anzeige bzw.
Einstellbarkeit von Menüsprache,
Passwörtern, Betriebsparametern,
Betriebsstundenzähler (Einzel- und
Gesamtbetriebsstunden),
Historienspeicher für Betriebs- und
Fehlermeldungen mit Zeitstempel über
Echtzeituhr, Pumpenstatus- und
Regelgrößen-Istwertanzeige, Ist
Druckanzeige, Diagrammfunktion,
Hauptschalter, interner
Revisionsschalter, Hand-0-Automatik je
Pumpe. Betriebsartenwahl Hand-Aus
Automatik je Pumpe über Touchpanel,
potentialfreie Kontakte für
Sammelbetriebs- und Sammelstörmeldungen
SBM/SSM (Wechsler) sowie für externe
Anlagen-EIN/AUS-Schaltung (bauseitiger
potentialfreier Öffner),, Eingang 0/4-20
mA für externe Sollwertverstellung.
Überlastschutz über WSK, Motorschutz
über Motorschutzschalter,
- ab 5,5 kW
thermische Überlastrelais.
Digitaleingänge für Alarmmeldungen, z.B.
Frostschutz (bauseitiger potentialfreier
Öffner),PID-Regler, automatischer
Pumpentausch und Laufzeitoptimierung bei
Mehrpumpenanlagen.Automatische,
lastabhängige Zuschaltung von 1bis n
Spitzenlastpumpe(n) in Abhängigkeit
folgender, programmierbarer Regelgrößen:
Druck
- konstant, p-c
Differenzdruck
- konstant, dp-c
Differenzdruck
- variabel, dp-v
Temperatursteller, n=f(T)
Drehzahlsteller, n=f(analog In)
Temperaturregelung, T-c
Differenztemperatur
- konstant, dT
Differenztemperatur
- variabel, dT-v
weitere Regelarten auf Anfrage
Standardmäßig drei Sollwerte
einstellbar. Automatische
Störumschaltung auf ruhende Pumpe(n).
Probekurzlauf der Pumpe(n) während
Stillstand, Pilotpumpenfunktion.
Möglichkeit für Live-Zero-Auswertung zur
Drahtbruchüberwachung (Geber
/Sollwerteingang), wahlweise:
Meldung und alle Antriebe Volllast
Meldung und Abschaltung der Anlage
Meldung und eine Pumpe auf am
Frequenzumrichter einstellbare Drehzahl
Bestellbeispiel: Wilo CCe-HVAC 4x5,5 WM
: Schaltgerät für 4 Pumpen mit P2= 5,5
kW ausgeführt als Schaltschrank für
Wandmontage.
Lieferumfang
Schaltgerät
Einbau- und Betriebsanleitung
Schaltplan
Technische Daten
Max. Umgebungstemperatur: 40 oC
Steuerung: ohne Frequenzumrichter
Installation: Wandmontage
Werkstoff Gehäuse: Steel
Länge: 210 mm
Breite: 600 mm
Höhe: 400 mm
Gewicht netto ca.: 21.1 kg
Fabrikat:
Art.-Nr.: 2536694
Max. Anzahl ansteuerbarer Pumpen:
Phasen:
Nennspannung: 380/400 V
Min. Nennstrom: 10.9 A
Max. Nennstrom pro Pumpe: 12 A
Einschaltart: Elektronisch (E)
Schutzart:
Min. Umgebungstemperatur: 0 oC
Instruktion/Bedienungsanleitung
Montageanleitung
Unspezifiziert
