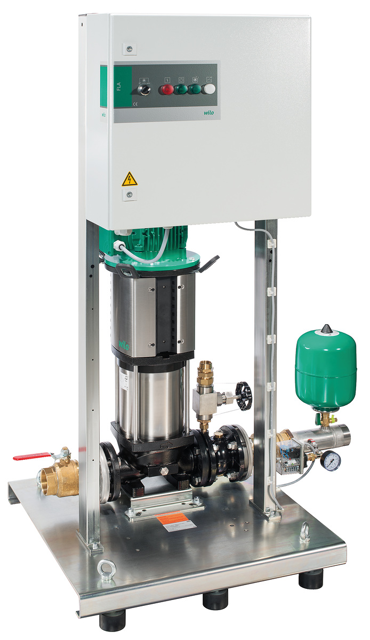

Wilo Feuerlöschanlage
FLA-1 MVI 7003 PN10

Mittelbar anzuschließende

Druckerhöhungsanlage als

vollautomatische Einzelpumpen

Kompaktanlage für Feuerlöschzwecke.

Bestehend aus:

Normalsaugender, mehrstufiger Hochdruck

Kreiselpumpe in vertikaler Ausführung,

Laufräder, Leiträder, Stufengehäuse sind

aus Edelstahl.

IE3-Normmotoren, 3-phasig, 2-polig.

Membrandruckbehälter (Inhalt 8 l),

integrierter Rückflussverhinderer, saug-

und druckseitige Absperrarmaturen (im

geöffneten Zustand plombiert),

Manometer, Druckschalter zur

automatischen Anlagensteuerung.

Serienmäßig mit Pumpenschutz ohne

Hilfsenergie mittels

Mindestmengenabnahme über Bypass.

Schaltgerät FLA für Feuerlöschanlagen

nach DIN14462. Funktionsumfang und

Eignung im Sinne von DIN14462 sind gemäß

TÜV Prüfbericht nachgewiesen.

Schaltgerät integriert in Stahlblech

Gehäuse.

Mit eingebautem Motorschutz nur zur

Signalisierung von Störungen. Im

Testlauf ist der Motorschutz wirksam.

Schalter für Hand-Automatik-Betrieb. Im

Automatikbetrieb Schaltung der Pumpe

durch Druckschalter, optional

erweiterbar auf bis zu 8 Geber (in

Reihenschaltung), z.B. Extern Ein-/Aus,

Grenztaster usw. (mehr als 8 Geber auf

Anfrage). Alle Gebersignale die zum

Start der Pumpe führen können, sind

drahtbruch- und kurzschlussüberwacht.

Anlage mit programmierbarer Schaltuhr

für regelmäßigen Testlauf.

Trockenlaufschutz-Relais, z.B. zum

Anschluss von Wassermangel

Schwimmerschalter aus den WILO

Vorbehältern FLA, Elektroden,

Druckschalter usw. Wassermangel-Zustand

nur zur Signalisierung von Störungen. Im

Testlauf ist der Wassermangel wirksam.

Mit Meldeleuchten für

Betriebsbereitschaft (grün), Pumpe EIN

(grün), Störung (rot), Pumpenanforderung

(weiß) sowie potentialfreien Kontakten

für Betriebsbereitschaft und

Sammelstörung (als gemeinsame Meldung

möglich) und Pumpe EIN.

Im Sinne der grundlegenden Anforderungen

der Richtlinie 2004/108/EG (EMV

Richtlinie) zum Einsatz in Industrie-

und Wohnbereichen geeignet.

Anlage Anschlussfertig verdrahtet und

verrohrt auf Grundrahmen montiert.

Es ist durch geeignete kundenseitige

Maßnahmen sicherzustellen, dass an jedem

Wandhydranten der Fließdruck 8 bar und

der Ruhedruck 12 bar nicht überschritten

werden.

Betriebsdaten

Netzanschluss:

Motornennleistung: 18500 W

Nennstrom: 32.8 A

Leistungsfaktor: 0.89

Nenndrehzahl: 2900 U/Min

Einschaltart: Stern-Dreieck (Yd)

Schutzart Motor:

Schutzart Schaltgerät:

Werkstoffe

Pumpengehäuse: Grey cast iron

Fördermedium: Water

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: U3BE3GG

Material Dichtung: EPDM

Material Verrohrung: Stainless steel

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Förderhöhe max.: 76.73 m

Produktbezeichnung: FLA-1 MVI 7003 PN10

Gewicht netto ca.: 276 kg

Artikelnummer: 2536581

Anzahl der Pumpen:

Medientemperatur: 3 oC

Umgebungstemperatur: 5 oC

Maximaler Betriebsdruck: 10 bar

Maximaler Zulaufdruck: 10 bar

Motordaten
