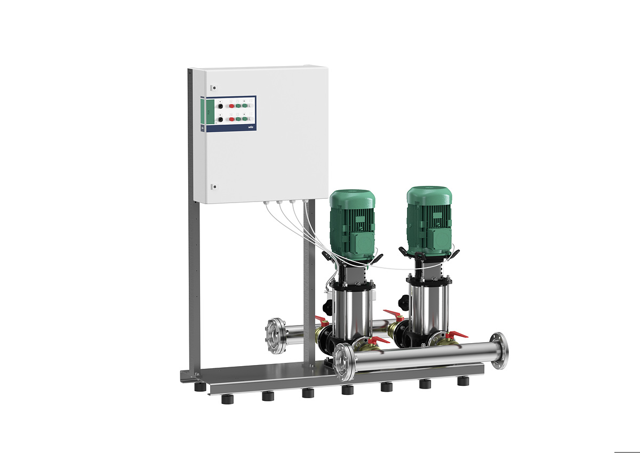

Wilo Feuerlöschanlage
FLA-2 Helix V 3604/2 PN10

Mittelbar anzuschließende

Druckerhöhungsanlage und

vollautomatische Doppelpumpen

Kompaktanlage als homogen redundante

Ausführung einer Einpumpenanlage für

Feuerlöschzwecke.

Bestehend aus:

2 Stck. normalsaugenden, mehrstufigen

Hochdruck-Kreiselpumpen in vertikaler

Ausführung, Laufräder, Leiträder,

Stufengehäuse sind aus Edelstahl.

Die gesamte hocheffiziente Helix

Baureihe ist mit einer

benutzerfreundlichen Gleitringdichtung

(X-Seal) in Kartuschenbauweise und

Standard-Dichtung für einfache Wartung

ausgestattet Das flexible Laternen

Design ermöglicht einen direkten Zugang

zur Gleitringdichtung. IE2-Normmotoren,

3-phasig, 2-polig.

Membrandruckbehälter (Inhalt 8 l), saug-

und druckseitige Sammelverrohrung je

Pumpe: mit Rückflussverhinderer, saug-

und druckseitige Absperrarmaturen (im

geöffneten Zustand plombiert),

Manometer, Druckschalter zur

automatischen Anlagensteuerung.

Serienmäßig mit Pumpenschutz ohne

Hilfsenergie mittels

Mindestmengenabnahme über Bypass.

Schaltgerät FLA für Feuerlöschanlagen

nach DIN14462. Integriert in ein

Stahlblech-Gehäuse.

Homogen redundante Schaltgeräte

Ausführung ohne gegenseitige

Verriegelung, d.h. zwei komplette,

autark arbeitende Steuerungen mit je

einer Einspeisung zum Betrieb jeweils

einer Pumpe. Funktionsumfang und Eignung

im Sinne von DIN14462 sind gemäß TÜV

Prüfbericht nachgewiesen.

Je Pumpe mit einer Steuerung bestehend

aus:

Eingebautem Motorschutz nur zur

Signalisierung von Störungen. Im

Testlauf ist der Motorschutz wirksam.

Schalter für Hand-Automatik-Betrieb. Im

Automatikbetrieb Schaltung der Pumpe

durch Druckschalter, erweiterbar auf bis

zu 8 Geber (in Reihenschaltung), z.B.

Extern Ein-/Aus, Grenztaster usw. (mehr

als 8 Geber auf Anfrage). Alle

Gebersignale die zum Start der Pumpe

führen können, sind drahtbruch- und

kurzschlussüberwacht.

Anlage mit programmierbarer Schaltuhr

für regelmäßigen Testlauf.

Trockenlaufschutz-Relais, z.B. zum

Anschluss von Wassermangel

Schwimmerschalter aus den WILO

Vorbehältern FLA, Elektroden,

Druckschalter usw. Wassermangel-Zustand

nur zur Signalisierung von Störungen. Im

Funktionslauf ist der Wassermangel

wirksam.

Mit Meldeleuchten für

Betriebsbereitschaft (grün), Pumpe EIN

(grün), Störung (rot), Pumpenanforderung

(weiß) sowie potentialfreien Kontakten

für Betriebsbereitschaft und

Sammelstörung (als gemeinsame Meldung

möglich) und Pumpe EIN.

Im Sinne der grundlegenden Anforderungen

der Richtlinie 2004/108/EG (EMV

Richtlinie) zum Einsatz in Industrie-

und Wohnbereichen geeignet.

Anlage Anschlussfertig verdrahtet und

verrohrt auf Grundrahmen montiert.

Es ist durch geeignete kundenseitige

Maßnahmen sicherzustellen, dass an jedem

Wandhydranten der Fließdruck 8 bar und

der Ruhedruck 12 bar nicht überschritten

werden.

Betriebsdaten

Netzanschluss:

Motornennleistung: 11000 W

Nennstrom: 21 A

Leistungsfaktor: 0.84

Nenndrehzahl: 2900 U/Min

Einschaltart: Direkt/Stern-Dreieck

Schutzart Motor:

Schutzart Schaltgerät:

Werkstoffe

Pumpengehäuse: Grey cast iron

Fördermedium: Water

Laufrad: Stainless steel

Welle: Stainless steel

Wellendichtung: Q1BE3GG

Material Dichtung: EPDM

Material Verrohrung: Stainless steel

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 100

Bestellinformationen

Fabrikat:

Förderhöhe max.: 89.6

Produktbezeichnung: FLA-2 Helix V

3604/2 PN10

Gewicht netto ca.: 435 kg

Artikelnummer: 2534385

Anzahl der Pumpen:

Medientemperatur: 3 oC

Umgebungstemperatur: 5 oC

Maximaler Betriebsdruck: 10 bar

Maximaler Zulaufdruck: 10 bar

Motordaten
