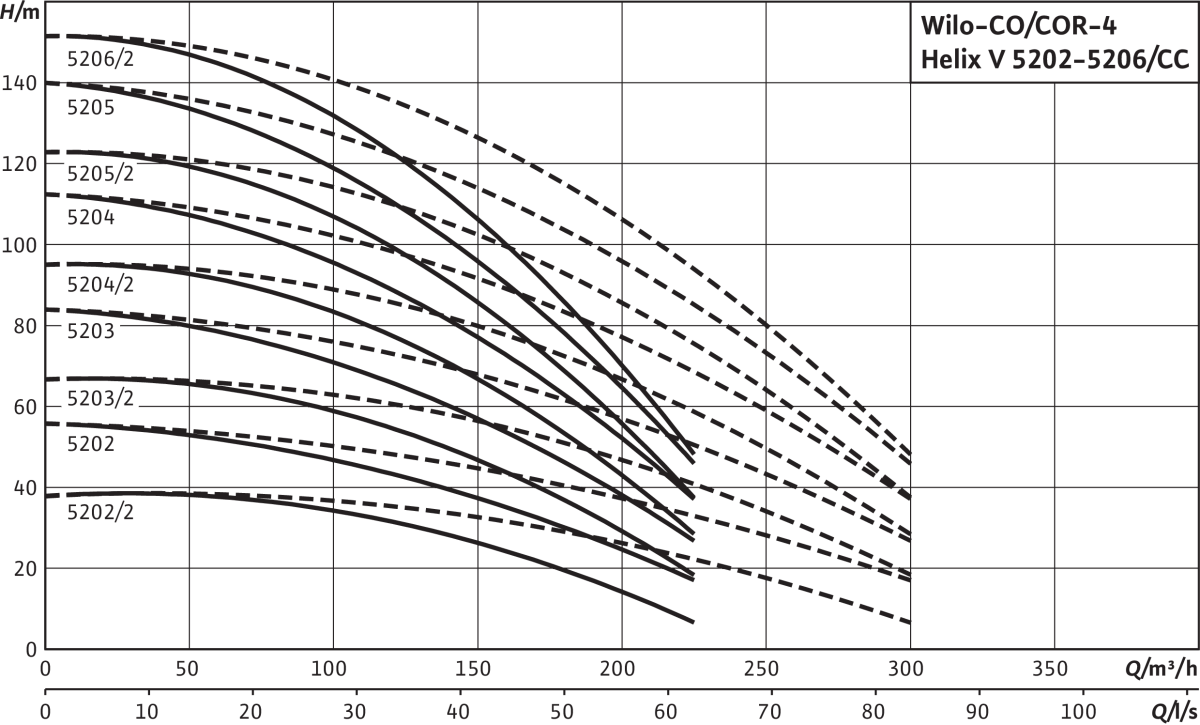

Wilo Mehrpumpenanlage Comfort
CO-4 Helix V 5202/2/K/CC,DN200,5.5kW

Kompakt-Druckerhöhungsanlage gemäß DIN

1988 und DIN EN 806, für den

unmittelbaren oder mittelbaren

Anschluss. Bestehend aus

normalsaugenden, parallel geschalteten,

vertikalen Edelstahl

Hochdruckkreiselpumpen in

Trockenläuferausführung. Anschlussfertig

mit Edelstahlverrohrung auf Grundrahmen

montiert, inkl. Steuer-/ Regelgerät mit

allen erforderlichen Mess-und

Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung

und Druckerhöhung in Wohn-, Büro- und

Verwaltungsgebäuden, Hotels,

Krankenhäusern, Kaufhäusern sowie in

Industriesystemen.

Zur Förderung von Trinkwasser,

Brauchwasser, Kühlwasser, Löschwasser

(außer für Feuerlöschanlagen gemäß

DIN14462 und mit Genehmigung der

örtlichen Brandschutzbehörden) oder

anderen Gebrauchswässern, die die

verwendeten Werkstoffe weder chemisch

noch mechanisch angreifen und keine

abrasiven oder langfaserigen

Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Robustes System entsprechend aller

Anforderungen der DIN 1988 (EN 806)

WRAS/ KTW/ ACS-Zulassung der Pumpen für

alle medienberührten Teile (EPDM

Version)

Hocheffiziente Pumpenhydraulik der

Baureihe Helix V in Verbindung mit IE2

IEC-Normmotoren, einschließlich 7,5 kW

und größer IE3-Normmotor (optional für

kleinere Motorleistung)

Drehrichtungsunabhängige

Gleitringdichtung der Pumpen in

Kartuschenausführung für einfache

Wartung

Flexibles Laternen-Design ermöglicht

direkten Zugang zur Gleitringdichtung

Ausbaukupplung zum Austausch der

Gleitringdichtung ohne Ausbau des Motors

(ab 7,5 kW)

Druckverlustoptimierte Hydraulik der

Gesamtanlage

Medienberührte Teile sind korrosionsfest

Comfort Steuer-/ Regelgerät CC, mit

erweiterten Funktionen,

speicherprogrammierbarer

Mikrocomputersteuerung und grafikfähigem

Touch-Display

Werkseitige Prüfung und Voreinstellung

auf optimalen Arbeitsbereich

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpen der

Baureihe Helix V

Grundrahmen aus elektrolytisch

verzinktem Stahl mit höhenverstellbaren

Schwingungsdämpfern zur

Körperschallisolierung

Absperrarmatur auf Saug- und Druckseite

jeder Pumpe

Rückflussverhinderer auf der Druckseite

jeder Pumpe

Membrandruckbehälter 8 l, PN16 inkl.

Durchflussarmatur nach DIN 4807,

Druckseite

Drucksensor (4-20 mA), Druckseite

Manometer, Druckseite

Automatische Pumpensteuerung über

vollelektronischen

Comfort-Controller (CC) im

Stahlblechgehäuse RAL 7035 Struktur,

Schutzart IP 54 bestehend aus interner

Steuerspannungsversorgung, CPU, Analoge

und digitale Ein- und Ausgangsmodule.

Betriebsdaten

Motornennleistung: 5500 W

Nennstrom: 10.5 A

Nenndrehzahl: 2900 U/Min

Motor-Effizienzklasse:

Isolationsklasse: F

Schutzart Motor:

Schutzart Schaltgerät:

Werkstoffe

Pumpengehäuse: 1.4409

Laufrad: Stainless steel

Fördermedium: Water

Welle: Stainless steel

Wellendichtung: Q1BE3GG

Material Dichtung: FKM

Material Verrohrung: Stainless steel

Einbaumaße

Saugseitiger Rohranschluss: DN 200

Druckseitiger Rohranschluss: DN 200

Bestellinformationen

Fabrikat:

Produktbezeichnung: Comfort CO-4 Helix V

Anzahl der Pumpen:

5202/2/K/CC

Gewicht netto ca.: 1018.202 kg

Artikelnummer: 2530681

Medientemperatur: 3 oC

Umgebungstemperatur: 5 oC

Maximaler Betriebsdruck: 16 bar

Maximaler Zulaufdruck: 10 bar

Motordaten (pro Motor)

Netzanschluss:
