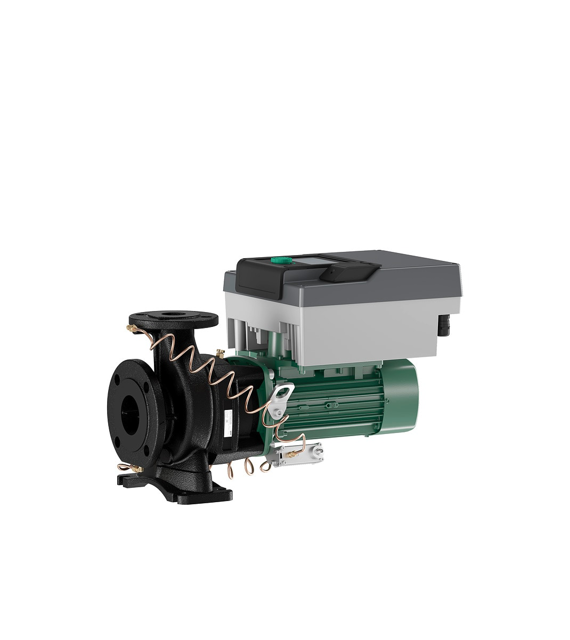

Wilo Trockenläufer-Hocheffizienz-Blockp.
Stratos GIGA2.0-B 80/1-13/2,2-R1,DN100
Kaufmännische Daten
| Artikelnummer | 2234486 |
| Preis (WLP) | 7.333,00 / Stck |
| Hauptwarengruppe | Trockenläufer, Hocheffizienz |
| Warengruppe | Wilo-Stratos GIGA2.0-B |
| Rabattgruppe | PG3 Inline |
| Maße inkl. Verpackung | 800 x 600 x 525 mm; 65 kg |
Ausschreibungstext
Hocheffizienz-Blockpumpe mit EC-Motor
der Effizienzklasse IE5 gemäß IEC 60034
30-2 und elektronischer
Leistungsanpassung in Trockenläufer
Bauart. Die Pumpe ist ausgeführt als
einstufige Niederdruck-Kreiselpumpe mit
Flanschanschluss und Gleitringdichtung.
Die Stratos GIGA2.0-B ist vorrangig für
die Förderung von Heizungswasser (nach
VDI 2035), Kaltwasser und Wasser-Glykol
Gemischen ohne abrasive Stoffe in
Heizungs-, Klima- und Kühlsystemen
konzipiert.
Konstruktion ...-R1:
Einstufige Niederdruck-Kreiselpumpe mit
ungeteilter Welle in Blockbauweise
inklusive Fuß am Pumpengehäuse
Flansch- und Gehäuseabmessungen nach EN
733
Flansche PN 16
- gebohrt nach EN 1092-2
Druckmessanschlüsse (R 1/8) für
angebauten Differenzdruckgeber
(Ausführung ...-R1 ohne
Differenzdruckgeber)
Pumpengehäuse und Motorflansch
serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die
Wasserförderung bis Tmax. = +140 oC. Bis
T <= +40 oC ist eine Glykolbeimischung
von 20 % bis 40 % Volumenanteil
zulässig. Bei Wasser-Glykol-Gemischen
mit Anteilen Glykol > 40% bis max. 50%
Volumenanteil und einer Medientemperatur
von > +40 oC bis max. +120 oC oder
anderen von Wasser abweichenden Medien
ist eine alternative Gleitringdichtung
vorzusehen. Bei Verwendung von Wasser
Glykol-Gemischen wird generell der
Einsatz einer S1 Variante mit
entsprechender Gleitringdichtung
empfohlen.
Anschlussspannungen:
3x440 V +-10% 50/60 Hz, 3x400 V +-10 %
50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz
Erfüllung der Elektromagnetischen
Verträglichkeit ohne zusätzliche
Maßnahmen
Störaussendung für Wohnbereich gemäß EN
61800-3:2018
Störfestigkeit für Industriebereich
gemäß EN 61800-3:2018
Zubehör (muss gesondert bestellt
werden):
Montagehilfe für Gleitringdichtung
(inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus
TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10 V
Differenzdruckgeber DDG 4 ... 20 mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von
Temperatursensoren in die Rohrleitung
Hocheffizienz-Blockpumpe mit EC-Motor
VDI 2035), Kaltwasser und Wasser-Glykol
Gemischen ohne abrasive Stoffe in
Heizungs-, Klima- und Kühlsystemen
konzipiert.
Konstruktion ...-R1:
Einstufige Niederdruck-Kreiselpumpe mit
ungeteilter Welle in Blockbauweise
inklusive Fuß am Pumpengehäuse
Flansch- und Gehäuseabmessungen nach EN
733
der Effizienzklasse IE5 gemäß IEC 60034
Flansche PN 16
- gebohrt nach EN 1092-2
Druckmessanschlüsse (R 1/8) für
angebauten Differenzdruckgeber
(Ausführung ...-R1 ohne
Differenzdruckgeber)
Pumpengehäuse und Motorflansch
serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die
Wasserförderung bis Tmax. = +140 oC. Bis
T <= +40 oC ist eine Glykolbeimischung
30-2 und elektronischer
von 20 % bis 40 % Volumenanteil
zulässig. Bei Wasser-Glykol-Gemischen
mit Anteilen Glykol >, 40% bis max.
50% Volumenanteil und einer
Medientemperatur von > +40 oC bis max.
+120 oC oder anderen von Wasser
abweichenden Medien ist eine alternative
Gleitringdichtung vorzusehen. Bei
Verwendung von Wasser-Glykol-Gemischen
wird generell der Einsatz einer S1
Leistungsanpassung in Trockenläufer
Variante mit entsprechender
Gleitringdichtung empfohlen.
Anschlussspannungen:
3x440 V +-10% 50/60 Hz, 3x400 V +-10 %
50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz
Erfüllung der Elektromagnetischen
Verträglichkeit ohne zusätzliche
Maßnahmen
Störaussendung für Wohnbereich gemäß EN
61800-3:2018
Bauart. Die Pumpe ist ausgeführt als
Störfestigkeit für Industriebereich
gemäß EN 61800-3:2018
Zubehör (muss gesondert bestellt
werden):
Montagehilfe für Gleitringdichtung
(inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
einstufige Niederdruck-Kreiselpumpe mit
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus
TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10 V
Differenzdruckgeber DDG 4 ... 20 mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von
Temperatursensoren in
Flanschanschluss und Gleitringdichtung.
die Rohrleitung
Die Stratos GIGA2.0-B ist vorrangig für
die Förderung von Heizungswasser (nach
Instruktion/Bedienungsanleitung
Montageanleitung
Unspezifiziert
Herstellerwebseite
