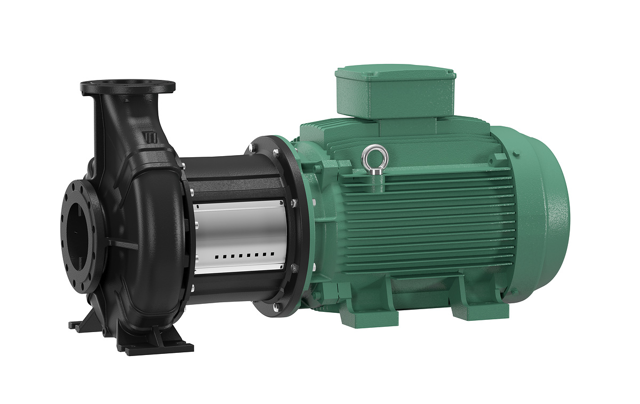

Wilo Trockenläufer-Blockpumpe
Atmos GIGA-B 80/170-45/2/6,DN100,DN80

Einstufige Trockenläufer-Kreiselpumpe in

Block-Bauform für Fundamentaufstellung

inklusive Fuß am Pumpengehäuse.

Schwingungs- und geräuscharme

Blockbauart mit Laterne und starr

verbundenem Standardmotor (Norm-Motor).

Mit zwangsumfluteter,

drehrichtungsunabhängiger Faltenbalg

Gleitringdichtung (ab 37 kW/4-polig

optional mit einer Cartridge

Gleitringdichtung in Back-Pull-Out

System zum Gleitringdichtungsaustausch

ohne Demontage des Motors) und

kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8.

Alle Graugusskomponenten sind

kataphoresebeschichtet.

Pumpen mit Motoren >= 5,5 kW verfügen

serienmäßig über Kaltleiterfühler als

Motorschutz.

Der Motorklemmkasten <= 7,5 kW kann aus

Metall oder Kunststoff sein. Wenn ein

Metallklemmkasten zwingend erforderlich

ist, die entsprechende Sondervariante

bestellen. Die Motorklemmkästen > 7,5 kW

sind immer aus Metall.

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140oC. Bis

T <= +40 oC ist eine Glykolbeimischung

von 20 % bis 40 % Volumenanteil

zulässig. Bei Wasser-Glykol-Gemischen

mit Anteilen Glykol > 40 % bis max. 50 %

Volumenanteil und einer Medientemperatur

von > +40 oC bis max. +120 oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen. Bei Verwendung von Wasser

Glykol-Gemischen wird generell der

Einsatz einer S1 Variante mit

entsprechender Gleitringdichtung

empfohlen.

Einstufige Trockenläufer-Kreiselpumpe in

optional mit einer Cartridge

Gleitringdichtung in Back-Pull-Out

System zum Gleitringdichtungsaustausch

ohne Demontage des Motors) und

kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8.

Alle Graugusskomponenten sind

kataphoresebeschichtet.

Pumpen mit Motoren >= 5,5 kW verfügen

serienmäßig über Kaltleiterfühler als

Block-Bauform für Fundamentaufstellung

Motorschutz.

Der Motorklemmkasten <= 7,5 kW kann aus

Metall oder Kunststoff sein. Wenn ein

Metallklemmkasten zwingend erforderlich

ist, die entsprechende Sondervariante

bestellen. Die Motorklemmkästen &gt, 7,5

kW sind immer aus Metall.

Gleitringdichtung für die

Wasserförderung bis Tmax. = +140oC. Bis

T <= +40 oC ist eine Glykolbeimischung

inklusive Fuß am Pumpengehäuse.

von 20 % bis 40 % Volumenanteil

zulässig. Bei Wasser-Glykol-Gemischen

mit Anteilen Glykol > 40 % bis max. 50 %

Volumenanteil und einer Medientemperatur

von > +40 oC bis max. +120 oC oder

anderen von Wasser abweichenden Medien

ist eine alternative Gleitringdichtung

vorzusehen. Bei Verwendung von Wasser

Glykol-Gemischen wird generell der

Einsatz einer S1 Variante mit

Schwingungs- und geräuscharme

entsprechender Gleitringdichtung

empfohlen.

Betriebsdaten

Fördermedium: Wasser, Ethylenglykol,

Propylenglykol

Min. Medientemperatur: -20 oC

Max. Medientemperatur: 140 oC

Min. Umgebungstemperatur: 0 oC

Max. Umgebungstemperatur: 40 oC

Maximaler Betriebsdruck: 16 bar

Blockbauart mit Laterne und starr

Auslegungshinweis: 16 bar bis 120 oC, 13

bar bis 140 oC

Mindesteffizienzindex (MEI): 0.4

Motordaten

Motor-Effizienzklasse: IE3

Netzanschluss: 3x380 V, 60 Hz

Spannungstoleranz: +-10 %

Motornennleistung: 45000 W

Nenndrehzahl: 3500 U/Min

Nennstrom: 80 A

verbundenem Standardmotor (Norm-Motor).

Leistungsfaktor: 0.91

Motorwirkungsgrad 50%: 93.3 %

Motorwirkungsgrad 75%: 93.7 %

Motorwirkungsgrad 100%: 93.6 %

Isolationsklasse: F

Schutzart: IP55

Werkstoffe

Pumpengehäuse: 5.1301/EN-GJL-250 KTL

beschichtet

Laufrad: Grauguss, Bronze, Edelstahl

Mit zwangsumfluteter,

Welle: Edelstahl

Wellendichtung: AQ1EGG

Laterne: Grauguss

Einbaumaße

Saugseitiger Rohranschluss: DN 100

Druckseitiger Rohranschluss: DN 80

Bestellinformationen

Fabrikat: Wilo

Produktbezeichnung: Atmos GIGA-B 80/170

45/2/6

drehrichtungsunabhängiger Faltenbalg

Gewicht netto ca.: 420 kg

Artikelnummer: 2228078

Gleitringdichtung (ab 37 kW/4-polig
